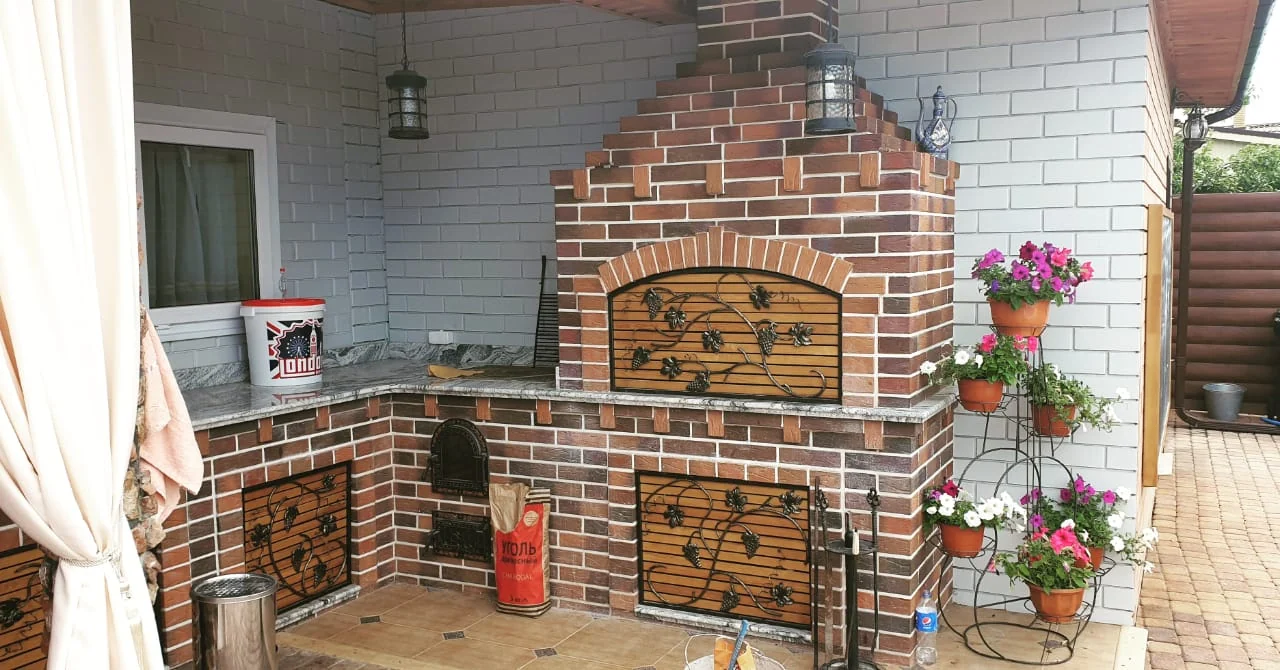

Инструкция по поэтапной сборке барбекю с печкой для казана!

Для установки программы Скетчап необходимо отключить антивирус

Также есть дополнительная услуга консультации,вопрос стоит 150руб.

Вопросы можно задавать на мой вотсап +79034662229

Пошаговая сборка  Основные этапы.

1. Раскладка первого ряда по порядовке, разметка и подгонка печки под казан исходя в соответствии с размерами чугунной плиты. Проверяйте все размеры и диагонали. размеры вашей раскладки будут отличаться от размеров проекта

из‐за разницы толщины растворных швов, допускается расхождение до 5см.

Кладку наружных стен выполнять на цементно‐ песчаный раствор пропорции 1 часть цемента и 3 части песка можно 4 части песка (ц\п 1:4)при необходимости в раствор можно добавить пластификатор.

2. Поднимаете наружные стены до 8ряда,устанавливаете дверки в печку в коробах из нержавейки. Подготавливаете опалубку для арочного перекрытия дровника, перекрываете арку, так чтобы её верх был в одной плоскости с 8 рядом

• Собираете внутреннюю часть печки. Красные забутовочные кирпичи кладку на ц\п 1:4

.Огнеупорные кирпичи на шамотную смесь температура смеси от 800°С и выше.

4. Раскладываете уголки для перекрытия дровника. Поднимаете остальные 4 ряда наружной кладки.
5. Перекрываете дровник на уголки, Выкладываете дно из огнеупорных кирпичей заканчиваете сборку печки под казан.
6. Выполняете кладку наружных стен мангала до карниза но не перекрывая арку.
7. Выкладываете из огнеупорных кирпичей первые 3 ряда внутри мангала с установкой уголков для второй высоты.

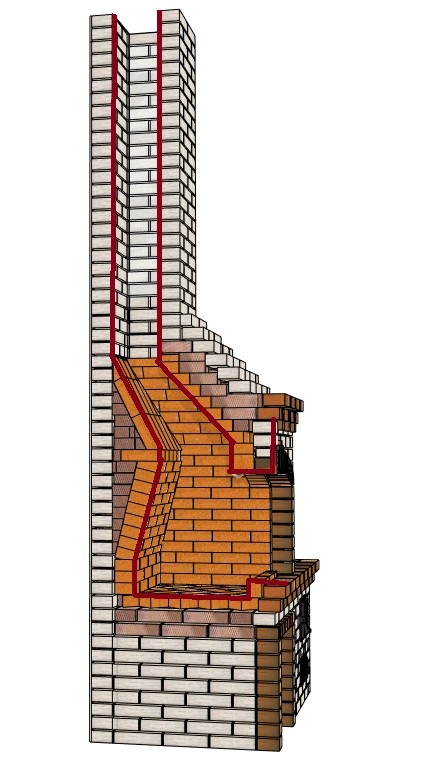

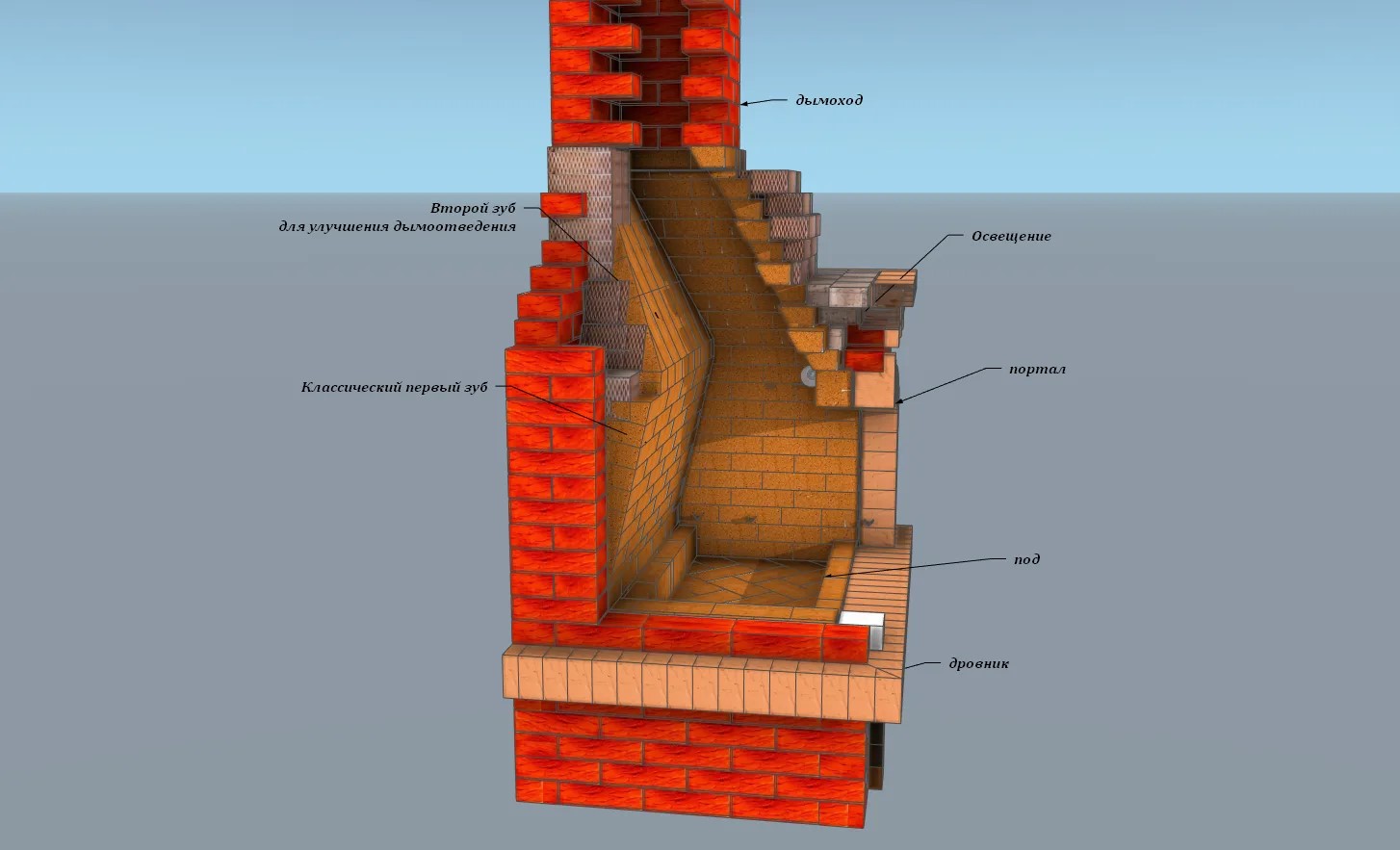

8. Выкладываете правую и левую стенку и размечаете наклон первого зуба 15° градусов. Выкладываете первый зуб и перекрываете его кирпичами тычками вперёд.
9. Теперь надо выложить полностью второй зуб,его верх это начало дымохода. Для того чтобы его выложить вам надо поднять заднюю стенку мангала до 29 ряда.
10. Второй зуб собрали, теперь можно перекрывать портал мангала аркой. Поднимаете стенки мангала до 26 ряда. Устанавливаете освещение.

Карниз выкладываете и приступаете к сборке дымосборника из огнеупорного кирпича, на дымосборнике в огнеупорную семь добавьте 4мастерка цемента на ведро смеси.

Поднимаете дымосборник до высоты второго зуба и формируете сечение дымохода 27х27см.

13. Следующий шаг. Раскладываете на сухую без раствора всю пирамиду дымосборника из облицовочных кирпичей, после того как все подгоните по размерам, можно выкладывать на раствор.
14. Пирамида дымосборника собрана и вышли на сечение дымохода. В первый ряд дымохода устанавливаете задвижку.
15. Поднимаете дымоход на ц\п 1:3 на высоту в соответствии с таблицами по расчету высоты трубы над кровлей и высоты конька.
16. Заключительные этапы ,установка крыши на трубу и устройство УППП ,примыкание кровли к трубе.

Или Позвонить Почта WhatsApp Viber

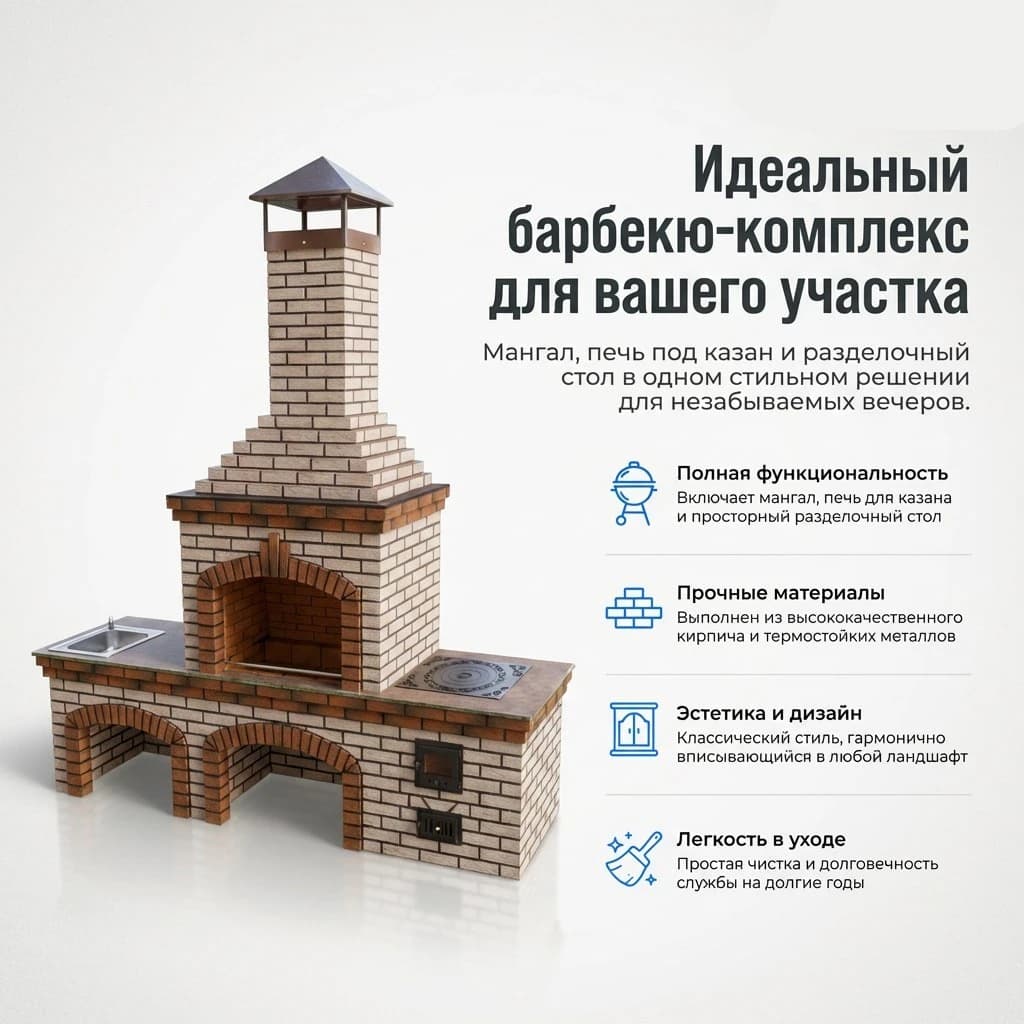

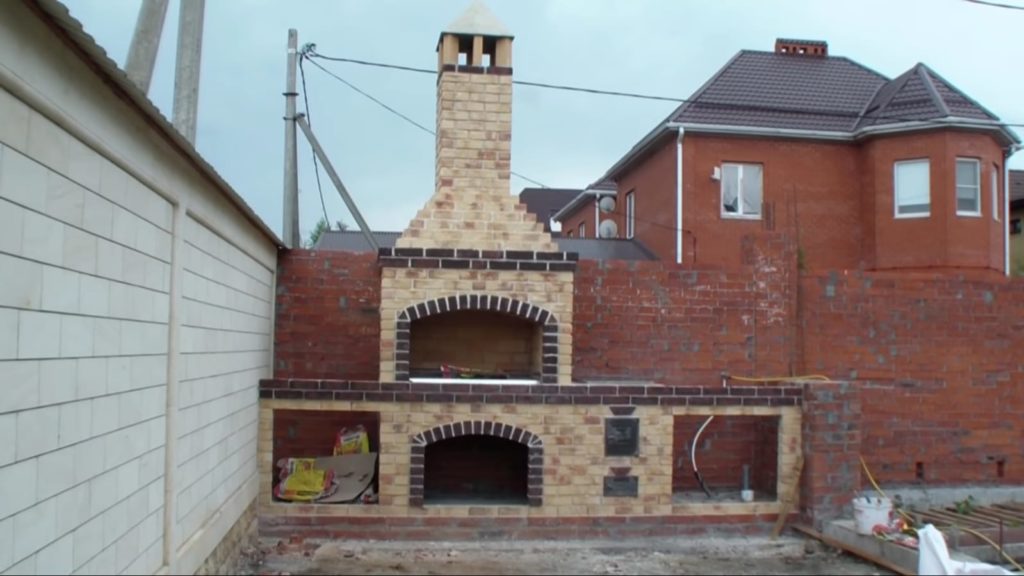

Проект «Белореченский» Мангал ,печь для казана . Проект печка справа и слева два проекта по одной цене

Проект состоит из 3х файлов. Барбекю из облицовочного кирпича, с мангалом из шамотного кирпича и Двойным зубом.

Мойка со столешницей, топка с казаном, два места для хранения дров

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Габариты барбекю длина со столом  350см без стола 234см,ширина(глубина) 103см

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

Кирпич обл.белый — 700шт.

Кирпич обл.коричневый — 180шт.

Кирпич рядовой — 300шт.

Кирпич огнеупорный — 330шт. ш — 5 23см

Уголок 50х50 длина уголка 1350мм. — 6шт.

Уголок 50х50 длина уголка 480мм. — 3шт. Полоса ширина 3см длина 1300 мм 2шт

Труба из нержавейки 120 или 130мм толщина 0,8мм 1шт=1метр и1шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт задвижка в мангал поворотная 26х26см

Фольгированный базальтовый лист 60х90см 5шт толщина 1см.

Колосник для печи Размер 200х300мм.-1шт.

Дверца зольника размер 250х140мм.-1шт.

Дверца топливника размер 250х210мм.-1шт.

Плита чугунная размер 700х700мм.-1шт.

Огнеупорная шамотная смесь от 800 градусов 6 мешков если не хватит потом докупить,чтобы лишнего не осталось.

Песок 0.5 куба, цемент 3 мешка.

Огнеупорная шамотная смесь от 800 градусов  6 мешков если не хватит потом докупить,чтобы лишнего не осталось.

Песок 0.5 куба,цемент 3 мешка.

Важно! Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

По возможности закладывайте минеральнуювату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

Дополнительно даю программу Скетчап 8

После оплаты  все файлы высылаю на Ваш email. Вы скачиваете RAR  архивы извлекаете файлы, устанавливаете Скетчап 8 и запускаете проект. Порядовка и количество материалов,готовы к использованию без применения дополнительных действий.

Или Позвонить Почта WhatsApp Viber

Порядовки для смартфона без 3Д модели. Мангал с печью под казан справа и слева, количество материалов посчитано.Готова к печати на принтере

Порядовка готова для использования на смартфоне,все материалы посчитаны и находятся в порядовке, так-же порядовку можно распечатать на принтере и просматривать на компьютере.
После оплаты вы скачиваете ее на свой телефон и она сразу готова к просмотру.файл PDF

Или Позвонить Почта WhatsApp Viber

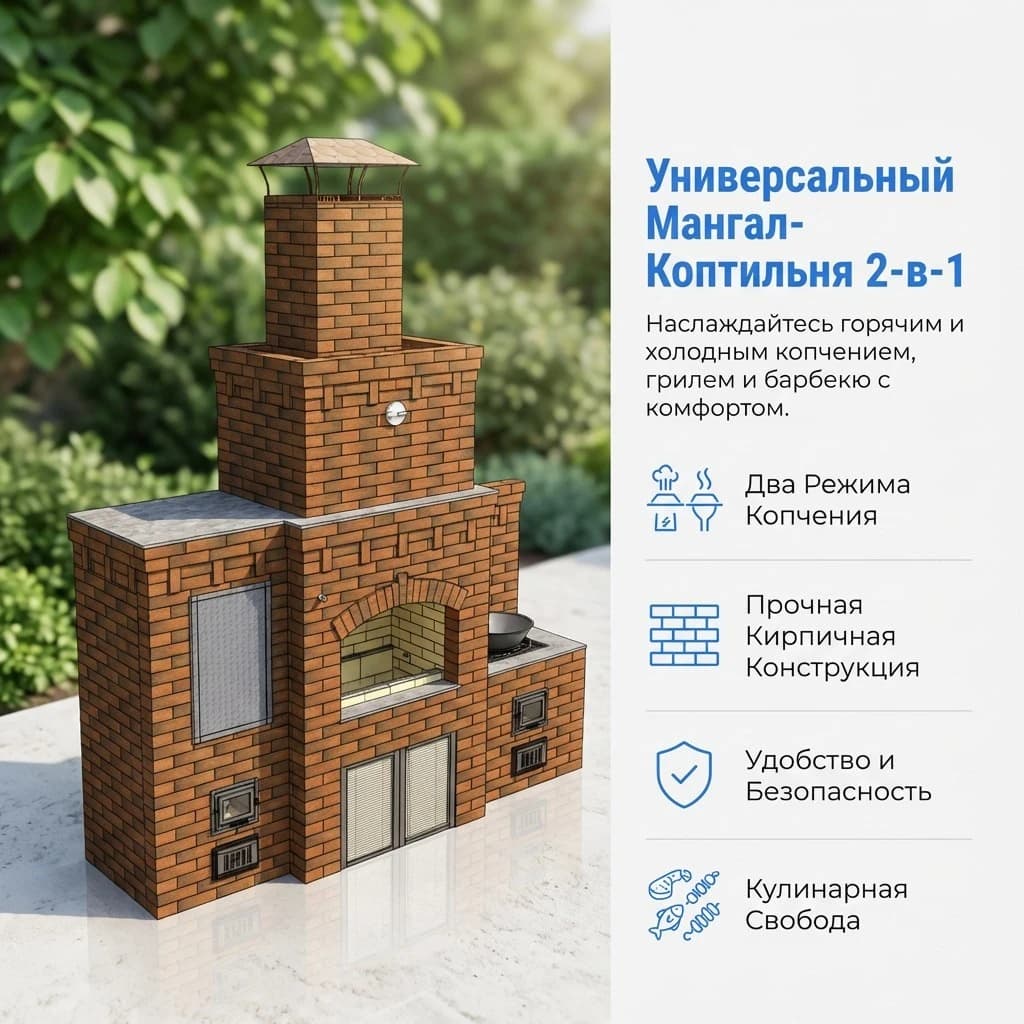

Охотник с коптильной камерой слева порядовка для смартфона, порядовка и количество материалов без 3Д модели.

Порядовка полностью  готова к просмотру на смартфоне или компьютере .В порядовке отсутствует 3д модель и программа скетчап, по этому цена снижена до 3000руб. В данной версии есть только порядовка коптильной камеры слева и количество материалов. В порядовке есть вся информация по сборке барбекю, пронумерован каждый ряд и прописана технология сборки, всё рассчитано на самостоятельную сборку, на новичка. После оплаты вам открывается доступ к файлу ,вы его можете скачать сразу на  смартфон или на компьютер. вы также сможете распечатать порядовку и количество материалов на принтере, для этого достаточно найти принтер с возможностью подключения к нему смартфона. Порядовку вы также сможете переслать вотсапом или на почту любому человеку.

Или Позвонить Почта WhatsApp Viber

Охотник с коптильной камерой справа порядовка для смартфона, порядовка и количество материалов без 3Д модели.

Порядовка полностью  готова к просмотру на смартфоне или компьютере .В порядовке отсутствует 3д модель и программа скетчап, по этому цена снижена до 3000руб. В данной версии есть только порядовка коптильной камеры справа и количество материалов. В порядовке есть вся информация по сборке барбекю, пронумерован каждый ряд и прописана технология сборки, всё рассчитано на самостоятельную сборку, на новичка. После оплаты вам открывается доступ к файлу ,вы его можете скачать сразу на  смартфон или на компьютер. вы также сможете распечатать порядовку и количество материалов на принтере, для этого достаточно найти принтер с возможностью подключения к нему смартфона. Порядовку вы также сможете переслать вотсапом или на почту любому человеку.

Или Позвонить Почта WhatsApp Viber

Видео пособие по сборке мангала с Двойным зубом в программе Скетчап. Смотри и повторяй

Видеокурс рассчитан на тех, кто хочет научиться собирать и строить мангалы из кирпича.

      1.По завершению курса  вы получите настоящий проект мангала с Двойным зубом в виде 3 Д модели и с порядовкой  для строительства.

      2.Изучите все этапы сборки мангала и технологию строительства, которые помогут вам при строительстве настоящего мангала.

3. Научитесь рассчитывать Двойной зуб в Скечапе , чтобы потом собирать его в реальных мангалах и каминах.

Видео курс состоит из трёх частей. Общее время видео курса 4часа 40минут часов .

1. Установка и настройка программы Скетчап на компьютер.
2. Обучение созданию простого кирпича и сборка мангала с Двойным зубом.
3. Создание порядовки из собранного мангала и вывод ее на принтер.

Или Позвонить Почта WhatsApp Viber

Проект «Бюджетный» , печка справа, порядовка с пошаговой инструкцией и 3д модель в комплекте +скечап

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Если цвет всех кирпичей на облицовку одинаковый то надо 500 шт размер кирпичей 250х125х65мм одинарный! В двух цветовых решениях: Кирпич обл.белый-400шт. Кирпич обл.коричневый-100шт.                                       Кирпич рядовой-180шт.                                                     Кирпич огнеупорный-330шт.ш-5 23см.                                                                                                   Уголок 50х50 длина уголка 1050мм.-6шт. на перекрытие дровника  дно мангала. Уголок 50х50 длина уголка 400мм.-3шт. на перекрытие проемов на поддувальной и  топочной дверки.   Уголок 25х25 длина уголка 1200мм для второй высоты шампуров, нарезать по 15см 6шт на низ и 2шт на верх выше арки. Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки Труба из нержавейки 120-130мм толщина 1мм.1шт=1метр и 2шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт если найдете поворот на 30° то можете его тоже купить, пойдет над первым зубом . При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.  Устанавливаете  трубы и обматываете их базальтом и обкладываете кирпичами. Задвижки находятся в переходниках, высоту их установки Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников. Фольгированный базальтовый лист 60х90см  5шт толщина 1см. Горячекатаный круглый пруток 15 мм стальной  6шт по 65см для второй высоты и на верх. Для установки лампочки в мангал Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный  5 метров  с запасом. Включатель. Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания. В том месте где устанавливается освещение температура не превышает 150° Печное литье. указаны установочные-посадочные размеры Задвижка в мангал поворотная собираете как в проекте самостоятельно.                                                              Колосник для печи Размер 200х300мм.-1шт. устанавливать плоской стороной вверх.                                   Дверца зольника   размер 250х140мм.-1шт.                                    Дверца топливника размер 250х210мм.-1шт.                                        Чугунная плита 50х50 см по желанию можно поставить плиту 60х60см. Учитывайте размер плиты в момент раскладки первого ряда положите плиту на первый ряд и разложите кирпичи с учетом всех размеров. Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны. Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич. Смеси: Кладочный раствор в мешках для облицовки. расход 1кг на 1 кирпич,500 кг на барбекю. Огнеупорная шамотная смесь от 800 градусов  6 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось. Песок 0.5 куба,цемент 3 мешка.                                               Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом. Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов. По возможности закладывайте минеральную вату или базальтовые листы. Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры. Уголки над проемом дверок также не должны соприкасаться друг с другом. Конструкция подвергается температурным перепадам, возможность растрескивания. Арматура 12мм 40 метров вязальная проволока 1-2кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 25см ни менее чем в 8 местах.

Или Позвонить Почта WhatsApp Viber

Проект Бюджетный печка слева, порядовка с пошаговой инструкцией и 3д модель в комплекте +скечап

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. Если цвет всех кирпичей на облицовку одинаковый то надо 500 шт размер кирпичей 250х125х65мм одинарный! В двух цветовых решениях: Кирпич обл.белый-400шт. Кирпич обл.коричневый-100шт.                                       Кирпич рядовой-180шт.                                                     Кирпич огнеупорный-330шт.ш-5 23см.                                                                                                   Уголок 50х50 длина уголка 1050мм.-6шт. на перекрытие дровника  дно мангала. Уголок 50х50 длина уголка 400мм.-3шт. на перекрытие проемов на поддувальной и  топочной дверки.   Уголок 25х25 длина уголка 1200мм для второй высоты шампуров, нарезать по 15см 6шт на низ и 2шт на верх выше арки. Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки Труба из нержавейки 120-130мм толщина 1мм.1шт=1метр и 2шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт если найдете поворот на 30° то можете его тоже купить, пойдет над первым зубом . При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.  Устанавливаете  трубы и обматываете их базальтом и обкладываете кирпичами. Задвижки находятся в переходниках, высоту их установки Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников. Фольгированный базальтовый лист 60х90см  5шт толщина 1см. Горячекатаный круглый пруток 15 мм стальной  6шт по 65см для второй высоты и на верх. Для установки лампочки в мангал Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный  5 метров  с запасом. Включатель. Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания. В том месте где устанавливается освещение температура не превышает 150° Печное литье. указаны установочные-посадочные размеры Задвижка в мангал поворотная собираете как в проекте самостоятельно.                                                              Колосник для печи Размер 200х300мм.-1шт. устанавливать плоской стороной вверх.                                   Дверца зольника   размер 250х140мм.-1шт.                                    Дверца топливника размер 250х210мм.-1шт.                                        Чугунная плита 50х50 см по желанию можно поставить плиту 60х60см. Учитывайте размер плиты в момент раскладки первого ряда положите плиту на первый ряд и разложите кирпичи с учетом всех размеров. Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны. Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич. Смеси: Кладочный раствор в мешках для облицовки. расход 1кг на 1 кирпич,500 кг на барбекю. Огнеупорная шамотная смесь от 800 градусов  6 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось. Песок 0.5 куба,цемент 3 мешка.                                               Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом. Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов. По возможности закладывайте минеральную вату или базальтовые листы. Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры. Уголки над проемом дверок также не должны соприкасаться друг с другом. Конструкция подвергается температурным перепадам, возможность растрескивания. Арматура 12мм 40 метров вязальная проволока 1-2кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 25см ни менее чем в 8 местах.

Или Позвонить Почта WhatsApp Viber

Порядовка для смартфона Мангала с шириной портала 100см без 3д модели

Или Позвонить Почта WhatsApp Viber

Проект «Огонёк» пристенного камина ширина портала 75см

Если цвет облицовочного кирпича будет однотонный то суммируйте красный и бежевый, учитывайте высоту дымохода

• Облицовка красный = 420шт зависит от высоты трубы. сейчас посчитано по проекту.
• Облицовка бежевый = 125шт
• Пластичка это забутовочный для внутреннего заполнения = 250шт
• Огнеупорный = 200шт
• Задвижка печная 3ВП-2 поворотная 270х270, некрашеная (Рубцовск-Литком)
• Заслонки на приточки выполнить самостоятельно или найти по размерам проема
• Крыша трубы камина высота ножек 15-20см открыта со всех четырех сторон!
• Опалубка под арки самостоятельно
• Подвесы от гипсокартона 50шт-
• Для перевязки кирпичной кладки в тех местах где ее нет ,обрамление вокруг портала
• Уголки для шампуров по желанию 25х25мм количество определите самостоятельно
• Смесь кладочная для облицовки 400кг- 16 мешков по 25кг
• Смесь огнеупорная от 1300градусов «ОсновитMF-1300 (не селикатная)!»
• «Суффикс» «Терракот» «Мертель» 4-6 мешков по 20-25кг.
• песчанно-цементный раствор
• Для забутовки простого кирпича 15 ведр песка 1,5 мешка цемента

Или Позвонить Почта WhatsApp Viber

Проект «Угловой» углового камина ширина портала 75см

Проект состоит из 3х файлов.

• 3д модель всей конструкции.
• Порядовка ,готовая к распечатыванию на принтере.
• Количество материалов

Количество материалов

• Облицовка 550 шт красных. 140 шт белых. Если камин будет выполнен в одной цветовой гамме,то общее количество кирпичей 690шт.
• Огнеупорных шб-8 ,25см  310шт
• Забутовочный простой рядовой  550шт.
• Кладочный раствор для облицовки, см расход смеси на мешках, обычно на 1 кирпич 1 кг смеси
• Кладочного раствора на облицовку 35-40 мешков по 20кг.
• Если песчано-цементный раствор ,то песка 0.5 куба, цемент 3-5 мешков.
• Огнеупорной смеси  6-8 мешков ,расход зависит от толщины швов. Огнеупорная смесь должна быть не ниже 1000 градусов. Мертель 31,Терракот,Суффикс,Основит.Шамотную глину в зеленых и синих мешках не рекомендую!!!
• Подвесы от гипсокартона для перевязки кирпичной кладки 100шт.
• Уголки нарезать по факту под размер который   у Вас получится.
• Уголки для перекрытия дровника под облицовку 75мм – 75см.
• Уголки для перекрытия дровника  под простой кирпич 50мм-230см.
• Уголки для укрепления  дымохода установку разгрузочного узла  63мм-250см

Или Позвонить Почта WhatsApp Viber

Порядовка для смартфона «Бюджетный» печка слева

Порядовка и количество материалов для смартфона. Так же можно распечатать на принтере. Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.
Количество материалов

Если цвет всех кирпичей на облицовку одинаковый то надо 500 шт размер кирпичей 250х125х65мм
одинарный!
В двух цветовых решениях:
Кирпич обл.белый-400шт.
Кирпич обл.коричневый-100шт.
Кирпич рядовой-180шт.
Кирпич огнеупорный-330шт.ш-5 23см.
Уголок 50х50 длина уголка 1050мм.-6шт. на перекрытие дровника дно мангала.
Уголок 50х50 длина уголка 400мм.-3шт. на перекрытие проемов на поддувальной и топочной дверки.
Уголок 25х25 длина уголка 1200мм для второй высоты шампуров,
нарезать по 15см 6шт на низ и 2шт на верх выше арки.
Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из
нержавейки
Труба из нержавейки 120-130мм толщина 1мм.1шт=1метр и 2шт 0.5 метра и поворот 90%.переходник
с задвижкой 1шт если найдете поворот на 30° то можете его тоже купить, пойдет над первым зубом .
При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.
Устанавливаете трубы и обматываете их базальтом и обкладываете кирпичами.
Задвижки находятся в переходниках, высоту их установки
Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество
переходников.
Фольгированный базальтовый лист 60х90см 5шт толщина 1см.
Горячекатаный круглый пруток 15 мм стальной 6шт по 65см для второй высоты и на верх.
Для установки лампочки в мангал
Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке
жаропрочный 5 метров с запасом. Включатель.
Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания.
В том месте где устанавливается освещение температура не превышает 150°
Печное литье. указаны установочные-посадочные размеры
Задвижка в мангал поворотная собираете как в проекте самостоятельно.
Колосник для печи Размер 200х300мм.-1шт. устанавливать плоской стороной вверх.
Дверца зольника размер 250х140мм.-1шт.
Дверца топливника размер 250х210мм.-1шт.
Чугунная плита 50х50 см по желанию можно поставить плиту 60х60см.
Учитывайте размер плиты в момент раскладки первого ряда
положите плиту на первый ряд и разложите кирпичи с учетом всех размеров.
Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы
чугунной плиты не более 5см с каждой стороны.
Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный
кирпич.
Смеси:
Кладочный раствор в мешках для облицовки. расход 1кг на 1 кирпич,500 кг на барбекю.
Огнеупорная шамотная смесь от 800 градусов 6 мешков по 25кг если не хватит потом
докупить,чтобы лишнего не осталось.
Песок 0.5 куба,цемент 3 мешка.
Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом.
Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки,
обрамление вокруг проемов.
По возможности закладывайте минеральную вату или базальтовые листы.
Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры.
Уголки над проемом дверок также не должны соприкасаться друг с другом.
Конструкция подвергается температурным перепадам, возможность растрескивания.
Арматура 12мм 40 метров вязальная проволока 1-2кг 2мм арматурные сетки между собой соединить
вертикальной установленной арматурой по 25см
ни менее чем в 8 местах.

Или Позвонить Почта WhatsApp Viber

Порядовка для смартфона «Бюджетный» печка справа

Порядовка и количество материалов для смартфона. Так же можно распечатать на принтере. Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Если цвет всех кирпичей на облицовку одинаковый то надо 500 шт размер кирпичей 250х125х65мм
одинарный!
В двух цветовых решениях:
Кирпич обл.белый-400шт.
Кирпич обл.коричневый-100шт.
Кирпич рядовой-180шт.
Кирпич огнеупорный-330шт.ш-5 23см.
Уголок 50х50 длина уголка 1050мм.-6шт. на перекрытие дровника дно мангала.
Уголок 50х50 длина уголка 400мм.-3шт. на перекрытие проемов на поддувальной и топочной дверки.
Уголок 25х25 длина уголка 1200мм для второй высоты шампуров,
нарезать по 15см 6шт на низ и 2шт на верх выше арки.
Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из
нержавейки
Труба из нержавейки 120-130мм толщина 1мм.1шт=1метр и 2шт 0.5 метра и поворот 90%.переходник
с задвижкой 1шт если найдете поворот на 30° то можете его тоже купить, пойдет над первым зубом .
При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.
Устанавливаете трубы и обматываете их базальтом и обкладываете кирпичами.
Задвижки находятся в переходниках, высоту их установки
Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество
переходников.
Фольгированный базальтовый лист 60х90см 5шт толщина 1см.
Горячекатаный круглый пруток 15 мм стальной 6шт по 65см для второй высоты и на верх.
Для установки лампочки в мангал
Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке
жаропрочный 5 метров с запасом. Включатель.
Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания.
В том месте где устанавливается освещение температура не превышает 150°
Печное литье. указаны установочные-посадочные размеры
Задвижка в мангал поворотная собираете как в проекте самостоятельно.
Колосник для печи Размер 200х300мм.-1шт. устанавливать плоской стороной вверх.
Дверца зольника размер 250х140мм.-1шт.
Дверца топливника размер 250х210мм.-1шт.
Чугунная плита 50х50 см по желанию можно поставить плиту 60х60см.
Учитывайте размер плиты в момент раскладки первого ряда
положите плиту на первый ряд и разложите кирпичи с учетом всех размеров.
Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы
чугунной плиты не более 5см с каждой стороны.
Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный
кирпич.
Смеси:
Кладочный раствор в мешках для облицовки. расход 1кг на 1 кирпич,500 кг на барбекю.
Огнеупорная шамотная смесь от 800 градусов 6 мешков по 25кг если не хватит потом
докупить, чтобы лишнего не осталось.
Песок 0.5 куба, цемент 3 мешка.
Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом.
Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки,
обрамление вокруг проемов.
По возможности закладывайте минеральную вату или базальтовые листы.
Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры.
Уголки над проемом дверок также не должны соприкасаться друг с другом.
Конструкция подвергается температурным перепадам, возможность растрескивания.
Арматура 12мм 40 метров вязальная проволока 1-2кг 2мм арматурные сетки между собой соединить
вертикальной установленной арматурой по 25см
ни менее чем в 8 местах.

Или Позвонить Почта WhatsApp Viber

Проект «Азия» Мангал с печью под казан и тандыром. Тандыр справа с 3Д моделью

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Габариты длина 324см, глубина 103см

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

• Если цвет всех кирпичей на облицовку одинаковый то надо 950 шт размер кирпичей 250х125х65мм одинарный!
• В двух цветовых решениях:
• Кирпич обл.белый-740шт.
• Кирпич обл.коричневый-210шт.
• Кирпич рядовой или пластичка-400шт размер кирпичей 250х125х65мм одинарный.
• Кирпич огнеупорный-550шт.размер кирпичей 230х115х65мм одинарный шб-5
• Уголок 50х50 длина уголка 1350мм.-6шт.
• Уголок 50х50 длина уголка 480мм.-5шт
• полоса ширина 3см длина1300 мм 2шт на перекрытие проема мангала
• полосу на тандыр высчитаете по собранному тандыру
• Труба из нержавейки 120 или130мм толщина 1мм. 4шт 0.5 метра и поворот 90% 2шт.переходник с задвижкой 2шт
• задвижка в мангал поворотная ЗВП-2 270х270
• Фольгированный базальтовый лист 60х90см  5-6шт толщина 1см.можно заменить на каолиновую вату
• Печное литье. укзаны размеры посадочных мест
• Колосник для печи Размер 200х300мм.-1шт.
• Дверца зольника   размер 250х140мм.-2шт.
• Дверца топливника размер 250х210мм.-1шт.
• Чугунная плита 60х60 см по желанию можно поставить плиту70х70см-1шт.
• Огнеупорная шамотная смесь от 800 градусов  7 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.
• Песок 0.5 куба,цемент 3 мешка.

Важно! Оставляйте термический зазор между наружной кладкой и огнеупорным кирпичом.

Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

По возможности закладывайте минеральнуювату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

Лампочку,патрон керамический 40мм провод бронированный 5метров включатель.

термометр 20 или 25см длину определите по месту установки. Заказывайте в печных магазинах, это редкость!!

Или Позвонить Почта WhatsApp Viber

Проект «Азия» Мангал с печью под казан и тандыром. Тандыр слева с 3Д моделью

Проект состоит из 3х файлов.

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Габариты длина 324см, глубина 103см

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

Если цвет всех кирпичей на облицовку одинаковый то надо 950 шт размер кирпичей 250х125х65мм одинарный!

В двух цветовых решениях:

Кирпич обл.белый-740шт.

Кирпич обл.коричневый-210шт.

Кирпич рядовой или пластичка-400шт размер кирпичей 250х125х65мм одинарный.

Кирпич огнеупорный-550шт.размер кирпичей 230х115х65мм одинарный шб-5

Уголок 50х50 длина уголка 1350мм.-6шт.

Уголок 50х50 длина уголка 480мм.-5шт

полоса ширина 3см длина1300 мм 2шт на перекрытие проема мангала

полосу на тандыр высчитаете по собранному тандыру

Труба из нержавейки 120 или130мм толщина 1мм. 4шт 0.5 метра и поворот 90% 2шт.переходник с задвижкой 2шт

задвижка в мангал поворотная ЗВП-2 270х270

Фольгированный базальтовый лист 60х90см  5-6шт толщина 1см.можно заменить на каолиновую вату

Печное литье. укзаны размеры посадочных мест

Колосник для печи Размер 200х300мм.-1шт.

Дверца зольника   размер 250х140мм.-2шт.

Дверца топливника размер 250х210мм.-1шт.

Чугунная плита 60х60 см по желанию можно поставить плиту70х70см-1шт.

Огнеупорная шамотная смесь от 800 градусов  7 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.

Песок 0.5 куба,цемент 3 мешка.

Важно! Оставляйте термический зазор между наружной кладкой и огнеупорным кирпичом.

Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

По возможности закладывайте минеральнуювату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

Лампочку,патрон керамический 40мм провод бронированный 5метров включатель.

термометр 20 или 25см длину определите по месту установки. Заказывайте в печных магазинах, это редкость!!

Или Позвонить Почта WhatsApp Viber

Проект «Аракс» с большой духовкой, духовка слева с 3Д моделью

Проект состоит из 3х файлов.

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Габариты барбекю 332 см глубина 103 см

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. Внимание,если барбекю будет пристраиваться к готовой стене в помещении то замените олицовочный кирпич на задней стене на пластичку в размере 600шт.к примеру , 1300 шт облицовки надо вычесть 600шт и купить 700шт облицовки. 600шт заменить на пластичку и купить 650шт+600шт итого 1250 шт пластички. 1300шт облицовки расчет количества кирпичей с учетом высоты дымохода по проекту.кладка по периметру из облицовки! кирпичи стандартные 25х12см 650шт пластички на внутреннюю кладку 600шт огнеупорных ШБ-8 25х12см Уголки 75х75мм 110см для перекрытия дровника на облицовке 30х30мм 90см для полочки над печью под казан уголок 25х25мм 130см для второй высоты под шампур и для подвешивания котелка в мангале уголок перекрытие дровника 50х50см 1070мм 6шт точный размер снимайте по факту установки. квадратная трубка под шампур для второй высоты 25х25мм по 90см 4шт подвесы для гипсокартона 50шт для перевязки кирпичной кладки на обрамлении. задвижка поворотная для духовки внутренний размер:Звп-1 140х270мм. задвижка поворотная в дымоход мангала выполняется самостоятельно по размерам сечения дымохода.примерно 25х37см с зазорами по периметру Указаны посадочные размеры. Дверца в хлебную камеру полуарочная посадочное место Дверка ВЕЗУВИЙ каминная 205 (Антрацит)Размер под закладку: 410x410x45 мм Дверца в топку под духовку 25х28см Дверца топочная печь под казан 25х21см колосники в печь под казан и в топку под духовку 25х30см 2 шт дверцы поддувальные в печь и духовку 25х14см 2шт Чугунная плита 70х70см можно установить плиту 75х75см и меньших размеров, при раскладке первого ряда сделайте расчет печки с учетом размеров Вашей плиты Труба из нержавейки для печки под казан сечение 120мм толщина 0,8мм или 0,5мм- 1метр 1шт, поворот на 90% и 45%, 50см 1шт и переходник с задвижкой внутри переходника находится задвижка,она уже вмонтирована в переходнике 1шт. Кладочная смесь на облицовку расчет 1кг смеси на один кирпич,на мешках есть расчет на количество кирпичей. если мешок 20кг то примерно 22кирпича,если 25кг то 27шт. Простой цементно песчанный раствор на облицовку и пластичку(простой) кирпич,10-14 мешков по 50кг и 3 куба речного песка или примерно 3 тонны. Огнеупорная смесь 8-10 мешков по 25кг ОТ 1000градосов Мертель или Суффикс,Терракот или Основит мф-800 или мф-1300 Фольгированный базальтовый лист 7шт 60х120см

Или Позвонить Почта WhatsApp Viber

Проект «Аракс» с большой духовкой, духовка справа 3Д моделью

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Габариты барбекю 332 см глубина 103 см

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. Внимание,если барбекю будет пристраиваться к готовой стене в помещении то замените олицовочный кирпич на задней стене на пластичку в размере 600шт.к примеру , 1300 шт облицовки надо вычесть 600шт и купить 700шт облицовки. 600шт заменить на пластичку и купить 650шт+600шт итого 1250 шт пластички. 1300шт облицовки расчет количества кирпичей с учетом высоты дымохода по проекту.кладка по периметру из облицовки! кирпичи стандартные 25х12см 650шт пластички на внутреннюю кладку 600шт огнеупорных ШБ-8 25х12см Уголки 75х75мм 110см для перекрытия дровника на облицовке 30х30мм 90см для полочки над печью под казан уголок 25х25мм 130см для второй высоты под шампур и для подвешивания котелка в мангале уголок перекрытие дровника 50х50см 1070мм 6шт точный размер снимайте по факту установки. квадратная трубка под шампур для второй высоты 25х25мм по 90см 4шт подвесы для гипсокартона 50шт для перевязки кирпичной кладки на обрамлении. задвижка поворотная для духовки внутренний размер:Звп-1 140х270мм. задвижка поворотная в дымоход мангала выполняется самостоятельно по размерам сечения дымохода.примерно 25х37см с зазорами по периметру Указаны посадочные размеры. Дверца в хлебную камеру полуарочная посадочное место Дверка ВЕЗУВИЙ каминная 205 (Антрацит)Размер под закладку: 410x410x45 мм Дверца в топку под духовку 25х28см Дверца топочная печь под казан 25х21см колосники в печь под казан и в топку под духовку 25х30см 2 шт дверцы поддувальные в печь и духовку 25х14см 2шт Чугунная плита 70х70см можно установить плиту 75х75см и меньших размеров, при раскладке первого ряда сделайте расчет печки с учетом размеров Вашей плиты Труба из нержавейки для печки под казан сечение 120мм толщина 0,8мм или 0,5мм- 1метр 1шт, поворот на 90% и 45%, 50см 1шт и переходник с задвижкой внутри переходника находится задвижка,она уже вмонтирована в переходнике 1шт. Кладочная смесь на облицовку расчет 1кг смеси на один кирпич,на мешках есть расчет на количество кирпичей. если мешок 20кг то примерно 22кирпича,если 25кг то 27шт. Простой цементно песчанный раствор на облицовку и пластичку(простой) кирпич,10-14 мешков по 50кг и 3 куба речного песка или примерно 3 тонны. Огнеупорная смесь 8-10 мешков по 25кг ОТ 1000градосов Мертель или Суффикс,Терракот или Основит мф-800 или мф-1300 Фольгированный базальтовый лист 7шт 60х120см

Или Позвонить Почта WhatsApp Viber

Проект мангала с помпейской печкой и печью под казан «КУЗЯ» помпейская слева с 3Д моделью

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. Количество материалов

1. Облицовка, наружная кладка, на моем барбекю использовался кирпич керамический лицевой ПРОВАНС-РУСТ. Кирпичи можно использовать любые. Цвет любой, щелевой можно. Параметры 25х120х6.5см Общее количество на облицовку 890шт Если хотите в двух цветовых решениях: то Кирпич обл.белый-700шт. Кирпич обл.коричневый-190шт. кладку можно выполнить на кладочный раствор белого цвета (Шахтинская,ЕС смесь) и на ц\п 1:4
2. Простые красные кирпичи для забутовки(рядовые) 400шткладку выполнить на ц\п 1:4
3. Огнеупорные шб-5 23х11,4х6.5см 526шт кладку выполнить на огнеупорную смесь Основит MF-800° Плитонит и Мертель, или ту которая есть в продаже. Сколько надо раствора
4. На кладку облицовки и простых кирпичей надо песка 0.5 куба,цемент 3-5 мешков. Если облицовка из Белой кладочной смеси мешки по 25кг, то надо 40 мешков на 890 кирпичей при толщине шва от 0.8 до10мм ,на простой тогда пойдет до 2х мешков цемента. Для кладки огнеупорных кирпичей потребуется от 10 до 15 мешков На заполнение клиновидных швов на куполе помпейской печки потребуется Дополнительное количество смеси, чтобы сэкономить смесь ее можно заменить глину с песком в пропорции 1глина к 3 песка, количество определяйте в процессе сборки . Чугунное литьё
5. Указаны установочные-посадочные размеры

• Задвижка дымохода РЛК ЗВП-2 270х270 поворотная Решётка колосниковая РУ-2. 200х300мм.-1шт. Дверка поддувальная ДП-2А размер 250х140мм. -1шт.
• Дверка топочная герметичная ДТГ-3БС «Ками» крашенная со стеклом и спец. крепежом 250х210мм.-1шт. Чугунная плита 75х75 см по желанию можно поставить плиту50х50см 60х60см учитывайте размер плиты в момент раскладки первого ряда положите плиту на первый ряд и разложите кирпичи с учетом всех размеров размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны. Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич. Трубы из нержавейки

6. Труба из нержавейки 120мм-130мм толщина 1мм. 1шт-1метр и 1шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости. Устанавливаете трубы и обматываете их базальтом .Задвижки находятся в переходниках, высоту их установки Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников. Дымоход из нержавейки 0.8мм Сэндвич внутреннее сечение 200мм Высоту высчитывайте по месту сборки, от высоты конька проводите линию под углом 10° градусов, дымоход должен быть выше этой линии. Переходник из нержавейки с квадрата на круг 200мм

Задвижка поворотная в сэндвиче 200мм весь дымоход собирать по принципу водосточной трубы, чтобы конденсат был внутри тубы. Крыша дымохода 200мм. Только в таком исполнении!

Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом. Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов. По возможности закладывайте минеральную вату или базальтовые листы. Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры. Уголки над проемом также не должны соприкасаться друг с другом. Конструкция подвергается температурным перепадам, возможность растрескивания.

1. Каолиновая вата Суперсил 3 М? на первый слой после оштукатуривания, Вату чтобы она была зафиксирована обтянуть штукатурной сеткой.
2. Базальтовый утеплитель 8 листов 1000х600мм укладывать поверх каолиновой ваты и также обтянуть штукатурной сеткой. Купол печки оштукатурить и отделать на свой вкус.Так же базальт для установки в печку под казан и мангал
3. Материалы для изготовления опалубок для арочных перекрытий, можно использовать лист ОСБ размеры опалубок указаны в порядовке. листа 1200х1200мм должно хватить.
4. Термометр на 350-400°с длина ножки 50-55см.
5. Крюк из качественной стали, технология установки в порядовке. Подвесы от гипсокартона 50шт.
6. Уголок металлический 50х50мм 10,5метров 10шт по 104см
7. Арматура сечение 12мм,80 метров вязальная проволока 1-3кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 25см ни менее чем в 10 местах
8. Горячекатаный круглый пруток 15 мм стальной115см,подопору для шампуры. Уголок металлический 1.Уголок 50х50мм 130см-6шт 120см-6шт 105см-6шт На печку под казан 50см 3 шт Общая длина 20метров 70см (2070см) Уголок 25х25 длина уголка 1200мм для второй высоты шампуров и подвеса вверху мангала. Для установки лампочки в мангал
9. Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный 5 метров с запасом. Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания. В том месте где устанавливается освещение температура не превышает 150°

Или Позвонить Почта WhatsApp Viber

Проект «Охотник» с коптильной камерой горячего и холодного копчения с мангалом и печью под казан. Проект коптильня слева с 3Д моделью

Проект «Охотник» с коптильной камерой горячего и холодного копчения с мангалом и печью под казан. Проект  коптильня  слева с 3Д моделью

Проект состоит из 3х файлов.

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

Дверку в коптильную камеру изготавливать самостоятельно, по типу сейфовой с силиконовым уплотнителем, толщина дверки около 3см. Металл на дверку можно использовать толщиной от 2мм ,две стенки дверки между ними установить базальт 3см толщиной.

Кирпич на облицовку 250х120х65 мм можно любой и даже щелевой 1100шт

Кирпич шамотный ШБ-8 250х120х65 мм для устройства топочной камеры 600 шт

Кирпич красный полнотелый кладочный М-200 250х120х65 мм 700шт забутовочных или простых

Огнеупорная кладочная смесь 10 мешков по 20 кг

На облицовку и внурянку .Цементная кладочная смесь М-200 90мешков по 20 кг

Дверь зольной камеры посадочный размер 140х250 мм 2шт

Дверь топочной камеры посадочный размер 210х250 мм 2шт

Полосу из нержавейки для изготовления коробов для дверок толщина 1мм 4 метра ширина 20см

Шибер дымоходный в клуглой трубе 120мм 1 шт

Задвижка на дымоход 25х38см самодельная в порядовке есть описание какмее сделать

Решетка колосниковая 380 х250 мм 2шт

Плита чугунная под казан и коптильную 600х600 мм 2шт

Ткань базальтовая Один из двух вариантов (суперсил) 10 мм упаковку

Если нету суперсил то можно

Картон базальтовый 8листо 100х60 1см толщина

Картон базальтовый 1200х600х10 (изоляция топки, между шамотным и красным кирпичом)

Уголок металлический 50х50мм 75х75мм

Все уголки замерять и отрезать по месту установки!!!

Зонт на дымовую трубу 51х63,5 см

Или Позвонить Почта WhatsApp Viber

Проект «Уютный» Угловой мангал с печью под казан ширина портала 92см, печка слева с 3Д моделью

Проект состоит из 3х файлов.

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. материалы

Все кирпичи одинарные 250х120х70 иногда пишут размер 250х120х65 стандартный размер, отличия в миллиметрах не считается. Облицовочный кирпич 1090шт 250х120х70 Огнеупорные кирпичи шб-8 380шт 250х120х70 Забутовочные кирпичи(пластичка, рядовой кирпич) 820шт 250х120х70 Огнеупорная смесь от 800 Градусов Можно Основит mf-800 mf-1300 не силикатную! Толщина шва от 1мм до 3мм мешки 20кг 6-8шт на облицовку можно использовать кладочную смесь, расход на 1 кирпич 1 кг смеси на барбекю примерно 50 мешков по 20кг можно песчанно цементный раствор в пропорции 1 цемент на три песка(1:3) 5 мешков цемента на 1000шт кирпичей и 3 куба песка забутовочные кирпичи кладку выполнить на песчанно цементный раствор в пропорции 1 цемент на четыре песка(1:4) 4 мешка цемента и пару кубов песка Песок в килограммах посчитать сложно,по этому примерный объем в кубах. Уголки 75х75мм общая длина 310см На перекрытие дровника 85см На перекрытие проёма под столом 95см На боковую стенку мангала 130 см 50х50мм общая длина 9 метров 7шт по 100см на перекрытие дровника, первый ряд дна мангала и по 50см на перекрытие проемов в топочной дверке и поддувальной Уголки в топочной камере при правильной установке не плавятся и не сгорают при нагревании не дефермируются. Дверка поддувальная ДП-2А Размер под закладку: 250х140х40 Габаритный размер: 310х180х97 Дверка топочная Внимание размеры топочной дверки не менять, печка будет дымить! ДТ-3С Дверка топочная со стеклом окрашенная Размер под закладку: 250х210х36 Габаритный размер: 291х230х70 РУ-3 Решетка колосниковая Габаритный размер: 350х200х30 колосник устанавливайте плоской стороной вверх Чугунная плита в проекте 70х70см,можно 60х60см и 75х75см при этом менять размер печки ненадо, если плита будет 50х50см то размеры печки надо уменьшать, инструкция в порядовке. Картон фольгированный базальтовый иглопр. БИМ- 8 1000х600х8мм 4-5 шт пример https://pechi-tula.ru/ ВНИМАНИЕ сечение трубы из нержавейки уменьшать нельзя, будет дымить! Трубы из нержавейки сечение 120мм толщина 1мм по факту 08мм можно 05мм Прямые отрезки труб 100см 1шт, 50см 2шт. Поворот 90% 1шт,поворот 45% 1шт Переходник с поворотной задвижкой 120мм 1шт.Задвижку устанавливайте по желанию, тягу в печке регулируют поддувальной дверкой. Задвижка поворотная в дымоход мангала ЗВП-2 Размер под закладку: 270×270 мм. Проходное сечение дымохода: 244×250 мм. патрон керамический 40мм провод в оплетке 4метра,включатель 1шт,лампочка с нитью накаливания(стеклянная)1шт 150вт. Проект с печкой под казан. Ширина портала 92см,плиту под казан можно установить от 50см до 75см,все инструкции в порядовке. По проекту Вы самостоятельно сможете собрать барбекю. Распечатав порядовку Вы по ней соберете мангал как конструктор по инструкции

Или Позвонить Почта WhatsApp Viber

Проект «Охотник» с коптильной камерой горячего и холодного копчения с мангалом и печью под казан. Проект коптильня справа с 3Д моделью

Проект «Охотник» с коптильной камерой горячего и холодного копчения с мангалом и печью под казан. Проект  коптильня  слева с 3Д моделью

Проект состоит из 3х файлов.

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

Дверку в коптильную камеру изготавливать самостоятельно, по типу сейфовой с силиконовым уплотнителем,толщина дверки около 3см. Металл на дверку можно использовать толщиной от 2мм ,две стенки дверки между ними установить базальт 3см толщиной.

Кирпич на облицовку 250х120х65 мм можно любой и даже щелевой 1100шт

Кирпич шамотный ШБ-8 250х120х65 мм для устройства топочной камеры 600 шт

Кирпич красный полнотелый кладочный М-200 250х120х65 мм 700шт забутовочных или простых

Огнеупорная кладочная смесь 10 мешков по 20 кг

На облицовку и внурянку .Цементная кладочная смесь М-200 90мешков по 20 кг

Дверь зольной камеры посадочный размер 140х250 мм 2шт

Дверь топочной камеры посадочный размер 210х250 мм 2шт

Полосу из нержавейки для изготовления коробов для дверок толщина 1мм 4 метра ширина 20см

Шибер дымоходный в клуглой трубе 120мм 1 шт

Задвижка на дымоход 25х38см самодельная в порядовке есть описание какмее сделать

Решетка колосниковая 380 х250 мм 2шт

Плита чугунная под казан и коптильную 600х600 мм 2шт

Ткань базальтовая Один из двух вариантов (суперсил) 10 мм упаковку

Если нету суперсил то можно

Картон базальтовый 8листо 100х60 1см толщина

Картон базальтовый 1200х600х10 (изоляция топки, между шамотным и красным кирпичом)

Уголок металлический 50х50мм 75х75мм

Все уголки замерять и отрезать по месту установки!!!

Зонт на дымовую трубу 51х63,5 см

Или Позвонить Почта WhatsApp Viber

Проект «Уютный» Угловой мангал с печью под казан ширина портала 92см, печка справа с 3Д моделью

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. материалы

Все кирпичи одинарные 250х120х70 иногда пишут размер 250х120х65 стандартный размер, отличия в миллиметрах не считается. Облицовочный кирпич 1090шт 250х120х70 Огнеупорные кирпичи шб-8 380шт 250х120х70 Забутовочные кирпичи(пластичка,рядовой кирпич) 820шт 250х120х70 Огнеупорная смесь от 800 Градусов Можно Основит mf-800 mf-1300 не силикатную! Толщина шва от 1мм до 3мм мешки 20кг 6-8шт на облицовку можно использовать кладочную смесь,расход на 1 кирпич 1 кг смеси на барбекю примерно 50 мешков по 20кг можно песчанно цементный раствор в пропорции 1 цемент на три песка(1:3) 5 мешков цемента на 1000шт кирпичей и 3 куба песка забутовочные кирпичи кладку выполнить на песчанно цементный раствор в пропорции 1 цемент на четыре песка(1:4) 4 мешка цемента и пару кубов песка Песок в килограммах посчитать сложно,по этому примерный объем в кубах. Уголки 75х75мм общая длина 310см На перекрытие дровника 85см На перекрытие проёма под столом 95см На боковую стенку мангала 130 см 50х50мм общая длина 9 метров 7шт по 100см на перекрытие дровника,первый ряд дна мангала и по 50см на перекрытие проемов в топочной дверке и поддувальной Уголки в топочной камере при правильной установке не плавятся и не сгорают при нагревании не дефермируются. Дверка поддувальная ДП-2А Размер под закладку: 250х140х40 Габаритный размер: 310х180х97 Дверка топочная Внимание размеры топочной дверки не менять,печка будет дымить! ДТ-3С Дверка топочная со стеклом окрашенная Размер под закладку: 250х210х36 Габаритный размер: 291х230х70 РУ-3 Решетка колосниковая Габаритный размер: 350х200х30 колосник устанавливайте плоской стороной вверх Чугунная плита в проекте 70х70см,можно 60х60см и 75х75см при этом менять размер печки ненадо,если плита будет 50х50см то размеры печки надо уменьшать,инструкция в порядовке. Картон фольгированный базальтовый иглопр. БИМ- 8 1000х600х8мм 4-5 шт пример https://pechi-tula.ru/ ВНИМАНИЕ сечение трубы из нержавейки уменьшать нельзя,будет дымить! Трубы из нержавейки сечение 120мм толщина 1мм по факту 08мм можно 05мм Прямые отрезки труб 100см 1шт, 50см 2шт. Поворот 90% 1шт,поворот 45% 1шт Переходник с поворотной задвижкой 120мм 1шт.Задвижку устанавливайте по желанию, тягу в печке регулируют поддувальной дверкой. Задвижка поворотная в дымоход мангала ЗВП-2 Размер под закладку: 270×270 мм. Проходное сечение дымохода: 244×250 мм. патрон керамический 40мм провод в оплетке 4метра,включатель 1шт,лампочка с нитью накаливания(стеклянная)1шт 150вт. Проект с печкой под казан. Ширина портала 92см,плиту под казан можно установить от 50см до 75см,все инструкции в порядовке. По проекту Вы самостоятельно сможете собрать барбекю. Распечатав порядовку Вы по ней соберете мангал как конструктор по инструкции

Или Позвонить Почта WhatsApp Viber

Мангал с хлебной камерой и печью под казан в двух вариантах духовка слева и справа на ваш выбор

Два варианта , духовка справа и слева.

Проект состоит из 3х файлов.

• 3д модель всей конструкции.
• Порядовка ,готовая к распечатыванию на принтере.
• Количество материалов

Внимание,если барбекю будет пристраиваться к готовой стене в помещении то замените олицовочный кирпич на задней стене

на пластичку в размере 600шт.к примеру , 1300 шт облицовки надо вычесть 600шт и купить 700шт облицовки. 600шт заменить на пластичку и купить 650шт+600шт

итого 1250 шт пластички.

• 1300шт облицовки расчет количества кирпичей с учетом высоты дымохода по проекту.кладка по периметру из облицовки!
• 650шт  пластички на внутреннюю кладку
• 600шт  огнеупорных ШБ-8 25х12см
• уголки
• 75х75мм 110см для перекрытия дровника на облицовке
• 30х30мм 90см для полочки над печью под казан
• уголок 25х25мм 130см для второй высоты под шампур и
• для подвешивания котелка в мангале
• уголок  перекрытие дровника 50х50см 1070мм 6шт точный размер снимайте по факту установки.
• квадратная трубка под шампур для второй высоты 25х25мм по 90см 4шт
• подвесы для гипсокартона 50шт для перевязки кирпичной кладки на обрамлении.
• задвижка поворотная для духовки внутренний размер:140х270мм.
• задвижка поворотная в дымоход мангала 26х26см
• дверца в хлебную камеру полуарочная посадочное место 41х35см
• дверца в топку под духовку 25х28см
• дверца топочная печь под казан 25х21см
• колосники в печь под казан и в топку под духовку 20х30см 2 шт
• дверцы поддувальные в печь и духовку 25х14см 2шт
• Чугунная плита 70х70см
• Труба из нержавейки для печки под казан сечение 120мм толщина 1мм- 1метр 1шт, поворот на 90% и 45%,
• 50см 1шт и переходник с задвижкой 1шт.
• Огнеупорная смесь 8-10 мешков по 25кг ОТ 1000градосов Мертель или Суффикс,терракот или основит мф-800
• Фольгированный базальтовый лист 5-7шт 60х120см

Или Позвонить Почта WhatsApp Viber

Пицца печь «МАРУСЯ»

Проект помпейской печки, копия печки Михалыча

Материалы для печки
Дымоход из нержавейки 0.8мм Сэндвич внутреннее сечение 200мм
Высоту высчитывайте по месту сборки, от высоты конька проводите линию под углом 10° градусов, дымоход должен быть выше этой линии.
Переходник из нержавейки с квадрата на круг 200мм

Задвижка поворотная в сэндвиче 200мм
весь дымоход собирать по принципу водосточной трубы, чтобы конденсат был внутри тубы.
Крыша дымохода 200мм. Только в таком исполнении!

1. Каолиновая вата Суперсил 3 М? на первый слой после оштукатуривания, Вату чтобы она была зафиксирована обтянуть штукатурной сеткой.
2. Базальтовый утеплитель 4 листа 1000х600мм укладывать поверх каолиновой ваты и также обтянуть штукатурной сеткой.
   Купол печки оштукатурить и отделать на свой вкус.
3. Материалы для изготовления опалубок для арочных перекрытий, можно использовать лист ОСБ размеры опалубок указаны в порядовке.
   листа 1000х1000мм должно хватить.
4. Термометр на 350-400°с длина ножки 50-55см.
5. Крюк из качественной стали, технология установки в порядовке. Подвесы от гипсокартона 16шт.
6. Уголок металлический 50х50мм 10,5метров 10шт по 104см
7. Арматура для фундамента 12мм 35 метров при расчете в два слоя, схема в порядовке
8. Огнеупорный кирпич ШБ-8 150шт Шамотная смесь Плитонит или Основит 2-3 мешка +мешок глины на замазывание швов в куполе.
9. Облицовочных 80шт коричневых на обрамления, 160шт светлых, если все одного цвета то надо 240шт.если задняя и боковая стенка не будут видны,
   то надо данное количество кирпичей заменить на простые, но имейте ввиду что в дровнике будут видны кирпичи. Кладочный раствор 10мешков по 25кг (1кг на 1шт)
10. Простой кирпич (рядовой, внутренний) 140шт. При устройстве дна из бетона то потребуется 110шт,
    рассчитывайте бетон 7см и два дна из простых кирпичей и один ряд огнеупорными . Раствор 6 шт мешков по 25 кг кладочной смеси (1кг на 1шт)

Или Позвонить Почта WhatsApp Viber

Проект мангала с помпейской печкой и печью под казан «КУЗЯ» помпейская справа с 3Д моделью

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

1. Облицовка, наружная кладка, на моем барбекю использовался кирпич керамический лицевой ПРОВАНС-РУСТ. Кирпичи можно использовать любые.
   Цвет любой, щелевой можно. Параметры 25х120х6.5см
   Общее количество на облицовку 890шт
   Если хотите в двух цветовых решениях: то Кирпич обл.белый-700шт.
   Кирпич обл.коричневый-190шт.
   кладку можно выполнить на кладочный раствор белого цвета (Шахтинская,ЕС смесь) и на ц\п 1:4
2. Простые красные кирпичи для забутовки(рядовые) 400шткладку выполнить на ц\п 1:4
3. Огнеупорные шб-5 23х11,4х6.5см 526шт
   кладку выполнить на огнеупорную смесь
   Основит MF-800° Плитонит и Мертель, или ту которая есть в продаже.
   Сколько надо раствора
4. На кладку облицовки и простых кирпичей надо песка 0.5 куба,цемент
   3-5 мешков. Если облицовка из Белой кладочной смеси мешки по 25кг,
   то надо 40 мешков на 890 кирпичей при толщине шва от 0.8 до10мм ,на простой тогда пойдет до 2х мешков цемента.
   Для кладки огнеупорных кирпичей потребуется от 10 до 15 мешков
   На заполнение клиновидных швов на куполе помпейской печки потребуется
   Дополнительное количество смеси, чтобы сэкономить смесь ее можно заменить глину с песком в пропорции 1глина к 3 песка,
   количество определяйте в процессе сборки . Чугунное литьё
5. Указаны установочные-посадочные размеры

• Задвижка дымохода РЛК ЗВП-2 270х270 поворотная
  Решётка колосниковая РУ-2. 200х300мм.-1шт.
  Дверка поддувальная ДП-2А размер 250х140мм. -1шт.
• Дверка топочная герметичная ДТГ-3БС «Ками» крашенная со стеклом и спец. крепежом 250х210мм.-1шт.
  Чугунная плита 75х75 см
  по желанию можно поставить плиту50х50см
  60х60см учитывайте размер плиты в момент раскладки первого ряда
  положите плиту на первый ряд и разложите кирпичи с учетом всех размеров
  размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны.
  Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич.
  Трубы из нержавейки

6. Труба из нержавейки 120мм-130мм толщина 1мм.
   1шт-1метр и 1шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт
   При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.
   Устанавливаете трубы и обматываете их базальтом .Задвижки находятся в переходниках, высоту их установки
   Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников.
   Дымоход из нержавейки 0.8мм Сэндвич внутреннее сечение 200мм
   Высоту высчитывайте по месту сборки, от высоты конька проводите линию под углом 10° градусов, дымоход должен быть выше этой линии.
   Переходник из нержавейки с квадрата на круг 200мм

Задвижка поворотная в сэндвиче 200мм
весь дымоход собирать по принципу водосточной трубы, чтобы конденсат был внутри тубы.
Крыша дымохода 200мм. Только в таком исполнении!

Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом.
Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов.
По возможности закладывайте минеральную вату или базальтовые листы.
Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры.
Уголки над проемом также не должны соприкасаться друг с другом.
Конструкция подвергается температурным перепадам, возможность растрескивания.

1. Каолиновая вата Суперсил 3 М? на первый слой после оштукатуривания, Вату чтобы она была зафиксирована обтянуть штукатурной сеткой.
2. Базальтовый утеплитель 8 листов 1000х600мм укладывать поверх каолиновой ваты и также обтянуть штукатурной сеткой.
   Купол печки оштукатурить и отделать на свой вкус.Так же базальт для установки в печку под казан и мангал
3. Материалы для изготовления опалубок для арочных перекрытий, можно использовать лист ОСБ размеры опалубок указаны в порядовке.
   листа 1200х1200мм должно хватить.
4. Термометр на 350-400°с длина ножки 50-55см.
5. Крюк из качественной стали, технология установки в порядовке. Подвесы от гипсокартона 50шт.
6. Уголок металлический 50х50мм 10,5метров 10шт по 104см
7. Арматура сечение 12мм,80 метров вязальная проволока 1-3кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 25см ни менее чем в 10 местах
8. Горячекатаный круглый пруток 15 мм стальной115см,подопору для шампуры.
   Уголок металлический
   1.Уголок 50х50мм
   130см-6шт
   120см-6шт
   105см-6шт
   На печку под казан 50см 3 шт
   Общая длина 20метров 70см (2070см)
   Уголок 25х25 длина уголка 1200мм для второй высоты шампуров и подвеса вверху мангала. Для установки лампочки в мангал
9. Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный 5 метров с запасом.
   Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания. В том месте где устанавливается освещение температура не превышает 150°

Или Позвонить Почта WhatsApp Viber

Угловой мангал с печкой под казан портал 64см в дух вариантах печка справа и слева на ваш выбор

Проект в дух вариантах печка слева и справа на ваш выбор

Проект состоит из 3х файлов.

• 1. 3д модель всей конструкции.
• 2. Порядовка ,готовая к распечатыванию на принтере.
• 3. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

• Кирпич обл.белый -800шт.
• Кирпич рядовой,простой или забутовочный — 400шт.
• Кирпич огнеупорный -300шт.
• Кирпич обл.коричневый -300шт.
• Уголок 50х50 длина уголка 1100мм. -4шт.50см 1шт.
• Уголок 75х75 длина уголка 80см 2шт.
• Печное литье.
• Колосник для печи Размер 200х300мм. -1шт.
• Дверца зольника   размер 250х140мм. -1шт.
• Дверца топливника размер 250х210мм. -1шт.
• Плита чугунная размер    512х512мм.-1шт.
• Огнеупорная шамотная смесь от 1000 градусов или мертель 28 или 31. 6 мешшков если не хватит потом докупить,чтобы лишнего не осталось.
• Песок 1,5-2 куба,цемент 5-7 мешков.

 Важно! Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

Делайте зазор между огнеупорным кирпичом и облицовочным.

Между арками из огнеупорного и облицовочного также зазор с установкой базальтового с фальгой листа толщиной до 1см.

По возможности закладывайте минеральнуювату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

Или Позвонить Почта WhatsApp Viber

Проект мангала с шириной портала 75 см бонус порядовка мангала 100см

Проект состоит из 3х файлов.

• 3д модель всей конструкции.
• Порядовка ,готовая к распечатыванию на принтере.
• Количество материалов

Количество материалов

• Кирпичи коричневые 500 шт
• Кирпичи светлые на арки и обрамления 100 шт
• 100 шт рядовых
• 200 шт огнеупорных по 25см шб-8
• подвесов от гипсокартона 50шт
• базальтовый лист 100х60см 2шт
• уголок 50х50 перекрытие дровника по вашим размерам 6шт.
• уголок 25х25  120см. для второй высоты дна по 15см 6шт внизу и два вверху
• огнеупорная кладочная смесь от 1000 градусов 4 мешка по 20кг.
• цемент 3 мешка
• песок 0.5 куба.

Или Позвонить Почта WhatsApp Viber

Проект мангала с шириной портала 100см бонус порядовка мангала 75см

• 3д модель всей конструкции.
• Порядовка ,готовая к распечатыванию на принтере.
• Количество материалов

Количество материалов

• Коричневый кирпич 400 шт
• Светлых кирпичей на арки и обрамления 100 шт
• 50 шт рядовых кирпичей на внутреннюю кладкудку.
• Огнеупорных кирпичей шб-8 25см 200 шт
• Базальтовый лист 100х60х1см 2шт
• Подвесы для гипсокартона 50шт для перевязки кирпичной кладки на обрамлениях портала и дровника
• уголки лучше приобретать по факту ,готовому размеру
• уголок 50х50 перекрытие дровника по вашим размерам 6шт.
• уголок 25х25  120см. для второй высоты дна по 15см 6шт внизу и два вверху
• огнеупорная кладочная смесь от 1000 градусов 4 мешка по 20кг.
• Кладочной смеси на облицовку 15 мешков по 25 кг
• или цемент 3 мешка песок 0.5 куба.

Или Позвонить Почта WhatsApp Viber

Проект «Благодать» мангал ширина проема 150см

Проект состоит из 3х файлов.

• 3д модель всей конструкции.
• Порядовка ,готовая к распечатыванию на принтере.
• Количество материалов

Количество материалов

• Кирпич облицовка-1055шт.
• Кирпич огнеупорный 350шт ШБ-8 25х12см
• Кирпич рядовой-забутовочный 300шт
• Уголок 50х50  200см 6шт для перекрытия дровника.
• Уголок 75х75 170см 1шт для перекрытия проема дровника.
• Уголок 90х90 190см 2шт  для перекрытия портала на облицовке и огнеупорного кирпича.
• Базальтовый лист 4шт 1см толщина 60х100см
• Огнеупорная шамотная смесь от 1000 градусов или мертель 28 или 31. 6 мешков по  25кг  если не хватит потом докупить,чтобы лишнего не осталось.
• Песок 1,5 куба,цемент 6 мешков.

 Важно! Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

Закладывайте минеральную вату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

Или Позвонить Почта WhatsApp Viber

Уникальная технология Проект с двумя Помпейскими печками расположенными друг над другом и печью под казан

Или Позвонить Почта WhatsApp Viber

Проект барбекю с двумя дымоходами в одной трубе печка только справа

Проект состоит из 3х файлов.

• 3д модель всей конструкции.
• Порядовка ,готовая к распечатыванию на принтере.
• Количество материалов

Количество материалов

• Кирпич обл.белый-700шт.
• Кирпич рядовой-200шт.
• Кирпич огнеупорный-330шт.
• Кирпич обл.коричневый-180шт.
• Уголок 50х50 длина уголка 1350мм.-6шт.
• Уголок 50х50 длина уголка 480мм.-3шт
• полоса ширина 3см длина1300 мм 2шт
• Труба из нержавейки толщина 1мм.2шт=1метр и 0.5 метра и поворот 90%.
• Фольгированный базальтовый лист 2шт толщина 1см.
• Печное литье.
• Колосник для печи Размер 250х300мм.-1шт.
• Дверца зольника   размер 250х140мм.-1шт.
• Дверца топливника размер 250х210мм.-1шт.
• Плита чугунная размер    600х600мм.-1шт.
• Огнеупорная шамотная смесь от 1000 градусов или мертель 28 или 31. 6 мешка если не хватит потом докупить,чтобы лишнего не осталось.
• Песок 5 куба,цемент 3 мешка.

 Важно! Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

По возможности закладывайте минеральнуювату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

Или Позвонить Почта WhatsApp Viber
