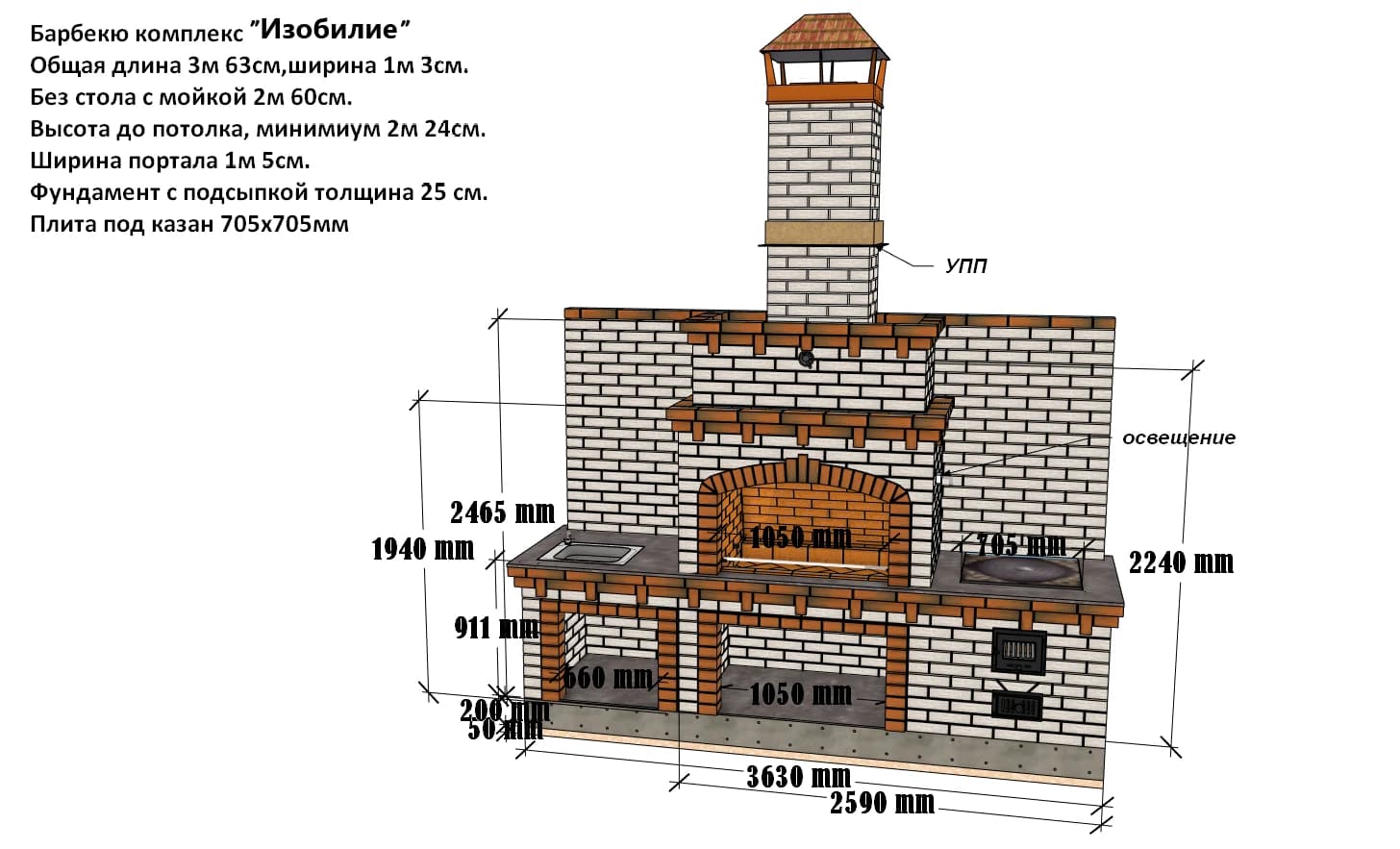

Изобилие порядовка для смартфона без 3д модели мангал с печкой под казан справа
Проект барбекю-комплекса «Изобилие»: пошаговая сборка своими руками Технология «Двойной зуб» — без дыма, без переделок, с первого раза. Что вы получаете: • Пошаговую порядовку — каждый ряд кладки расписан и проиллюстрирован. • Точный список материалов — ничего лишнего, ничего не забудете. • Авторскую технологию «Двойной зуб» (патент) — стабильная тяга и отсутствие дыма. • Подготовку под самостоятельную сборку — инструкция рассчитана на домашнего мастера. Почему это выгодно: • Экономия бюджета — не нужно нанимать бригаду. • Экономия времени — все расчёты и узлы уже готовы. • Гарантия результата — технология проверена на десятках реализованных объектов. Для кого: для тех, кто хочет настоящий кирпичный комплекс (мангал, печь под казан, рабочая зона) и не готов к экспериментам «на глаз».
2 000,00 ₽5 000,00 ₽
- Онлайн-оплата через защищённую платёжную страницу
- Цифровая доставка после подтверждения платежа
- Проверенный комплект документации проекта
Подробности проекта
Описание проекта
- Если цвет всех кирпичей на облицовку одинаковый то надо 1110 шт размер кирпичей 250х120х65мм одинарный!
- В двух цветовых решениях:
- Кирпич обл.белый-915шт.
- Кирпич обл.коричневый-195шт.
- Кирпич рядовой-325шт.
- Кирпич огнеупорный-410шт.шб-5 23см.
- Уголок 50х50 длина уголка 1500мм.-6шт.
- Уголок 50х50 длина уголка 480мм.-2шт.
- Уголок 90х90 длина 1250мм и 850мм.
- Уголок 25х25 длина уголка 1200мм для второй высоты шампуров,
- нарезать по 15см 6шт на низ и 2шт на верх выше арки.
- Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки, или приобрести готовые тоннели из нержавейки по размерам топочной и поддувальной дверок.
- Труба из нержавейки 120-130мм толщина 1мм. 1шт 1метр. 2шт 0.5 метра,овод с задвижкой 1шт.

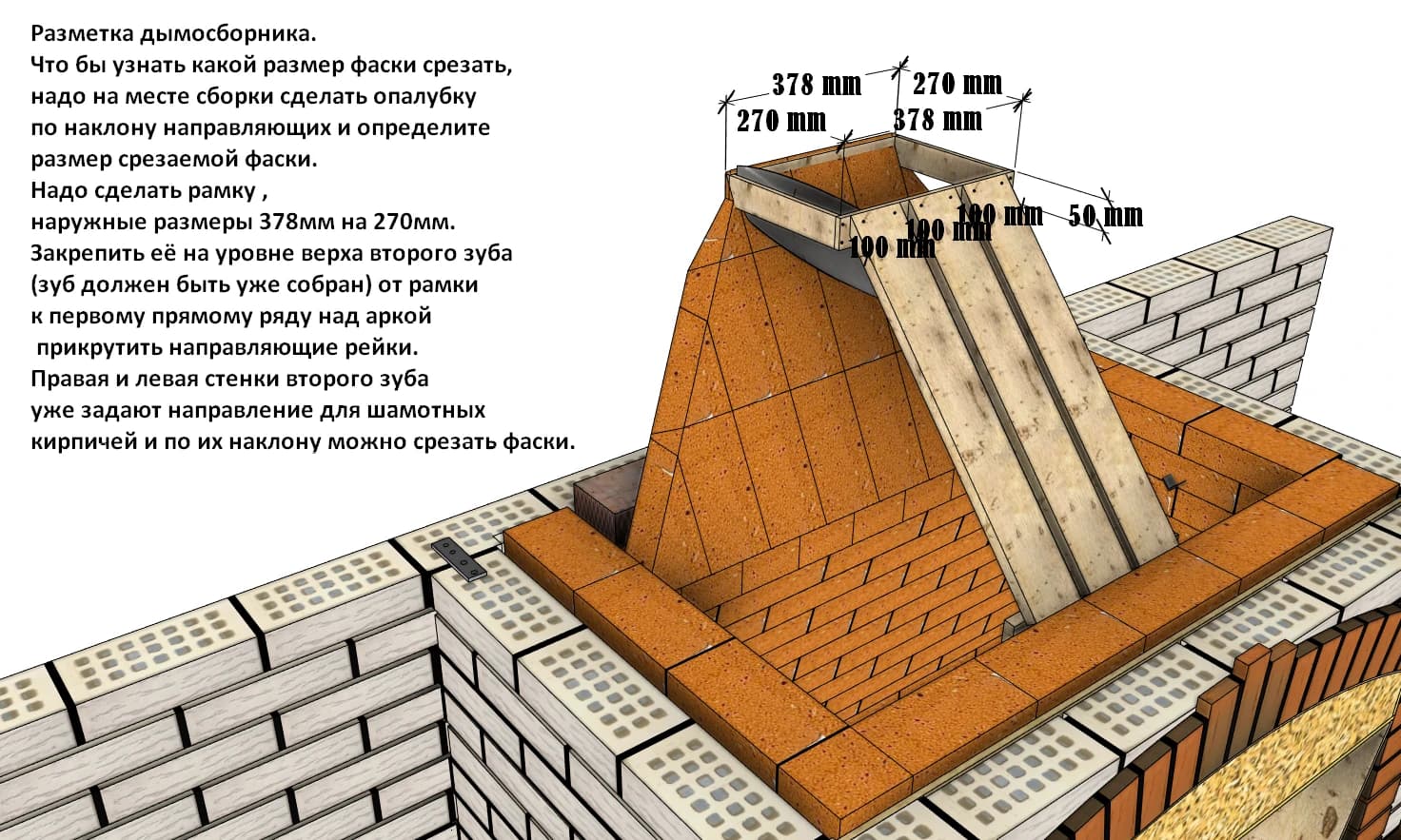

- Поворот на 90° или 130°для разворота в одном направление со вторым зубом.
- При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.
- Устанавливаете трубы отделяете их базальтом от облицовки .
- Задвижка находятся в переходнике, высоту их установки
- Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников.
- Фольгированный базальтовый лист 60х90см 2 шт толщина 1см.
- Горячекатаный круглый пруток 15 мм стальной или квадратное сечение под шампуры.
- Для установки лампочки в мангал
- Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный 5 метров с запасом.
- Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания.
- В том месте где устанавливается освещение температура не превышает 150°
- Печное литье. указаны установочные-посадочные размеры.
- Задвижка в мангал поворотная самодельная.
- Колосник для печи Размер 200х300мм.-1шт.
- Дверца зольника размер 250х140мм.-1шт.+ тоннель 250х140 мм
- Дверца топливника размер 250х210мм.-1шт.+тоннель 250х210мм
- Чугунная плита 70х70см или 75х75см

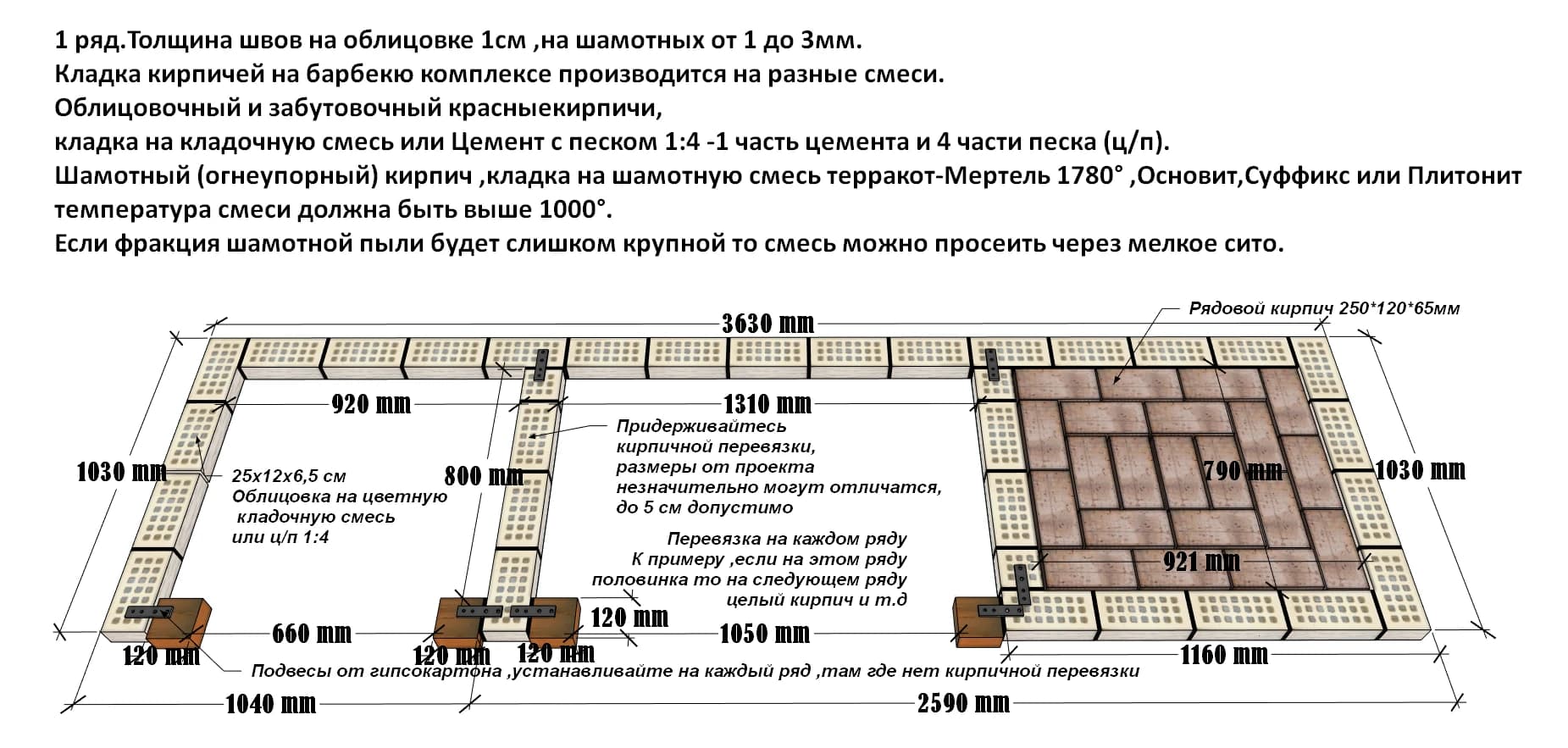

- Учитывайте размер плиты в момент раскладки первого ряда
- положите плиту на первый ряд и разложите кирпичи с учетом всех размеров.
- Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны.
- Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич.
- Огнеупорная шамотная смесь Мертель терракот от 1000° градусов 6 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.
- Цемент с песком на 1500 шт кирпичей облицовка 1110шт и забутовка 325 шт. Песок 1 куб,цемент 6
- мешков.
- Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом. Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов.
- По возможности закладывайте минеральную вату или базальтовые листы.
- Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры.
- Уголки над проемом также не должны соприкасаться друг с другом.
- Конструкция подвергается температурным перепадам, возможность растрескивания.

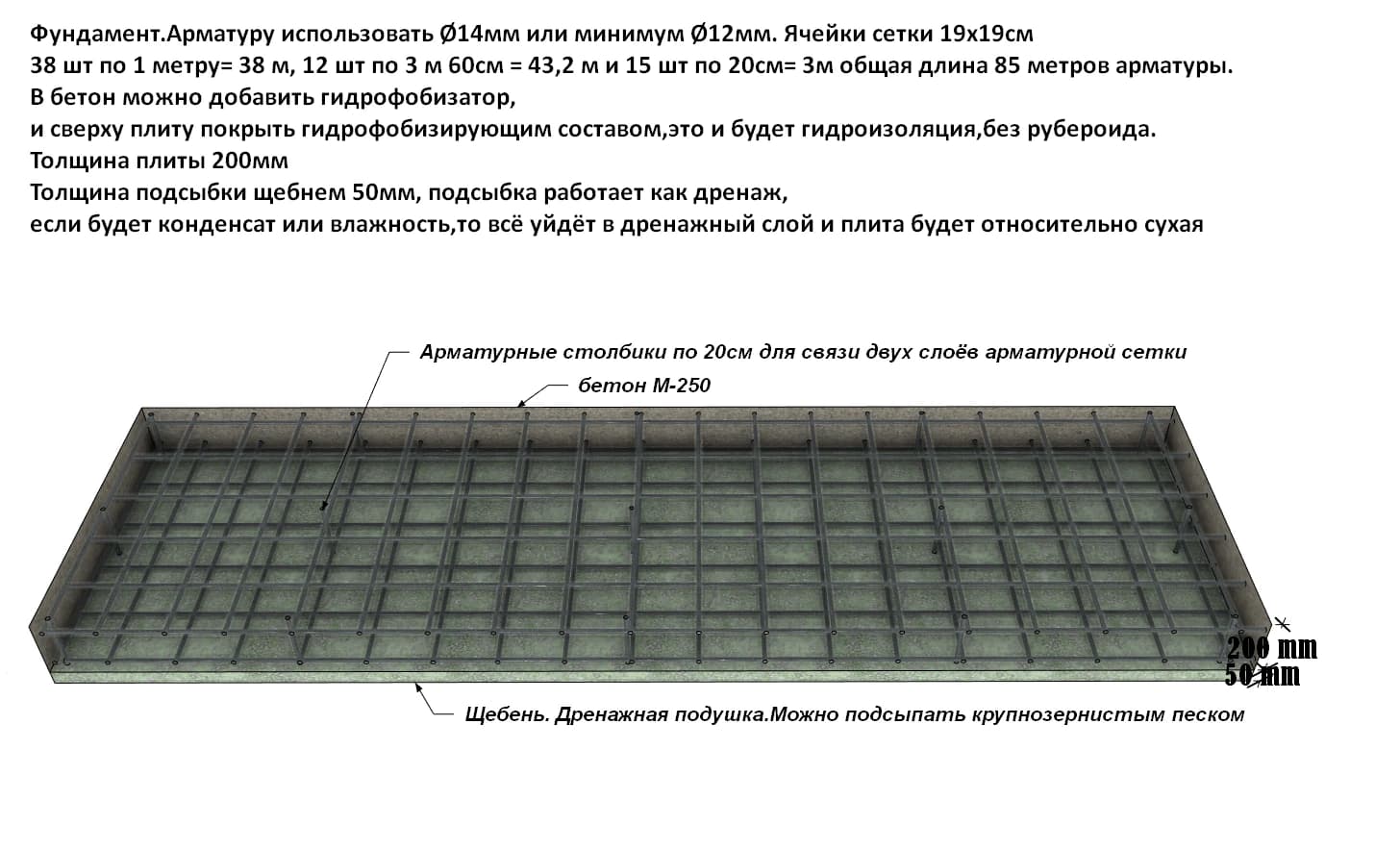

- Арматура 14мм 85 метров вязальная проволока 2-3кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 20см ни менее чем в 15 мест.
- Арматура Ø 10mm на стол 17 метров.
Видео из мастерской
Сборка проекта «Изобилие порядовка для смартфона без 3д модели мангал с печкой под казан справа»
Смотреть сборку этого очага на каналеСостав документации
Что входит в проект
- Пошаговая инструкция поэтапной кладки
- Полный расчёт необходимых материалов
- Файл порядовки для просмотра и печати
Перед покупкой
Характеристики проекта
- Расположение печи
- Печь справа
Перед покупкой
Ответы перед покупкой
Что входит в цифровой проект?
Пошаговая порядовка, расчёт необходимых материалов и файл для просмотра или печати. Точный состав указан выше в карточке.
Какое расположение печи предусмотрено?
Печь расположена справа. Сверьте эту ориентацию с вашей площадкой до покупки.
Есть ли в комплекте 3D-модель?
Нет. Это комплект порядовки без 3D-модели; его удобно просматривать на смартфоне и использовать при кладке.
Как покупатель получает файлы после оплаты?
После подтверждения оплаты отдельные ссылки на файлы приходят по email и остаются доступными в личном кабинете без ограничения по сроку и количеству скачиваний.
