Проект барбекю-комплекса «Изобилие»: пошаговая сборка своими руками Технология «Двойной зуб» — без дыма, без переделок, с первого раза. Что вы получаете: • Пошаговую порядовку — каждый ряд кладки расписан и проиллюстрирован. • Точный список материалов — ничего лишнего, ничего не забудете. • Авторскую технологию «Двойной зуб» (патент) — стабильная тяга и отсутствие дыма. • Подготовку под самостоятельную сборку — инструкция рассчитана на домашнего мастера. Почему это выгодно: • Экономия бюджета — не нужно нанимать бригаду. • Экономия времени — все расчёты и узлы уже готовы. • Гарантия результата — технология проверена на десятках реализованных объектов. Для кого: для тех, кто хочет настоящий кирпичный комплекс (мангал, печь под казан, рабочая зона) и не готов к экспериментам «на глаз».

2 000,00 ₽5 000,00 ₽
  • Онлайн-оплата через защищённую платёжную страницу
  • Цифровая доставка после подтверждения платежа
  • Проверенный комплект документации проекта

Подробности проекта

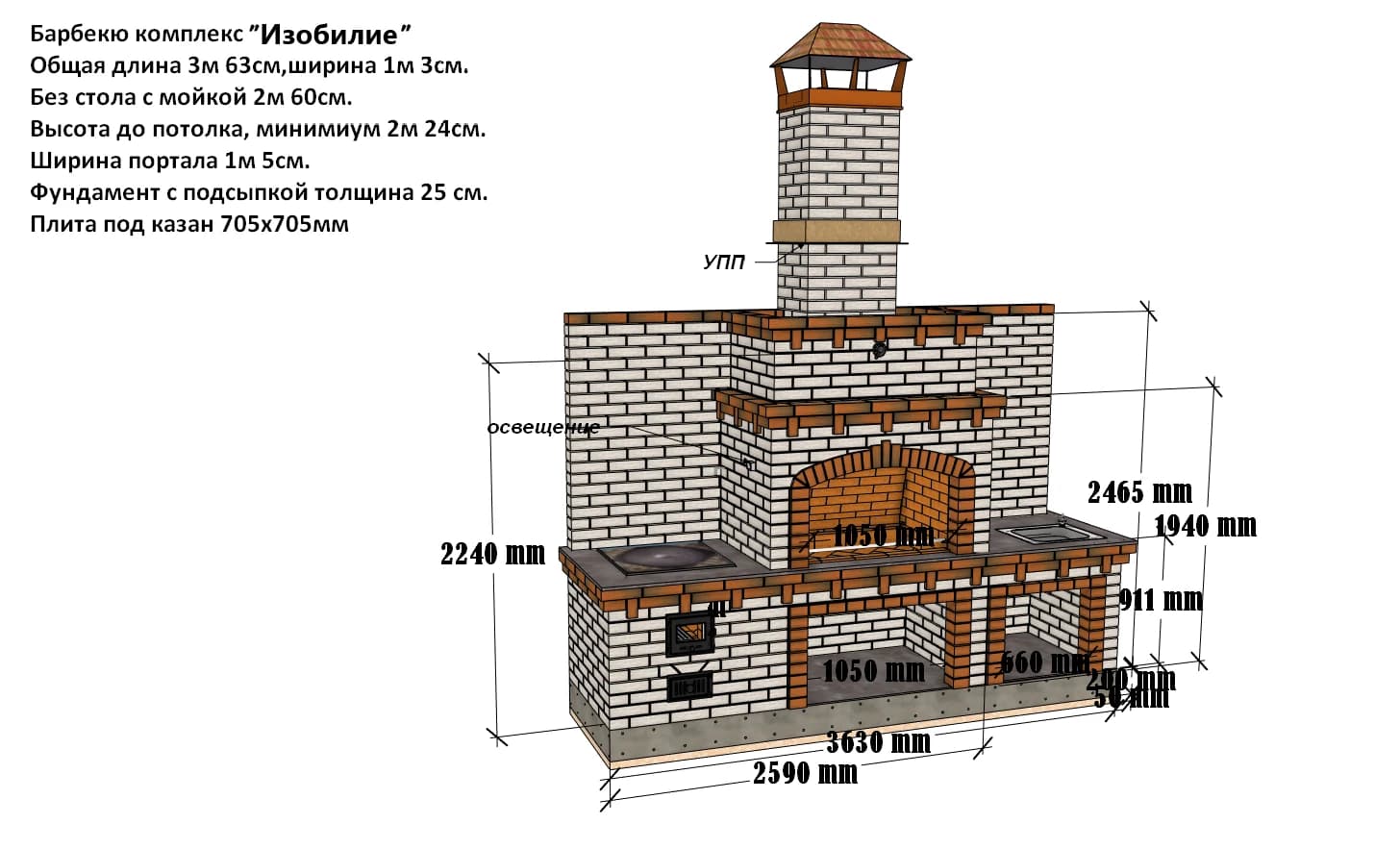

Описание проекта

  • Если цвет всех кирпичей на облицовку одинаковый то надо 1110 шт размер кирпичей 250х120х65мм одинарный!
  • В двух цветовых решениях:
  • Кирпич обл.белый-915шт.
  • Кирпич обл.коричневый-195шт.
  • Кирпич рядовой-325шт.
  • Кирпич огнеупорный-410шт.шб-5 23см.
  • Уголок 50х50 длина уголка 1500мм.-6шт.
  • Уголок 50х50 длина уголка 480мм.-2шт.
  • Уголок 90х90 длина 1250мм и 850мм.
  • Уголок 25х25 длина уголка 1200мм для второй высоты шампуров,
  • нарезать по 15см 6шт на низ и 2шт на верх выше арки.
  • Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки, или приобрести готовые тоннели из нержавейки по размерам топочной и поддувальной дверок.
  • Труба из нержавейки 120-130мм толщина 1мм. 1шт 1метр. 2шт 0.5 метра,овод с задвижкой 1шт.

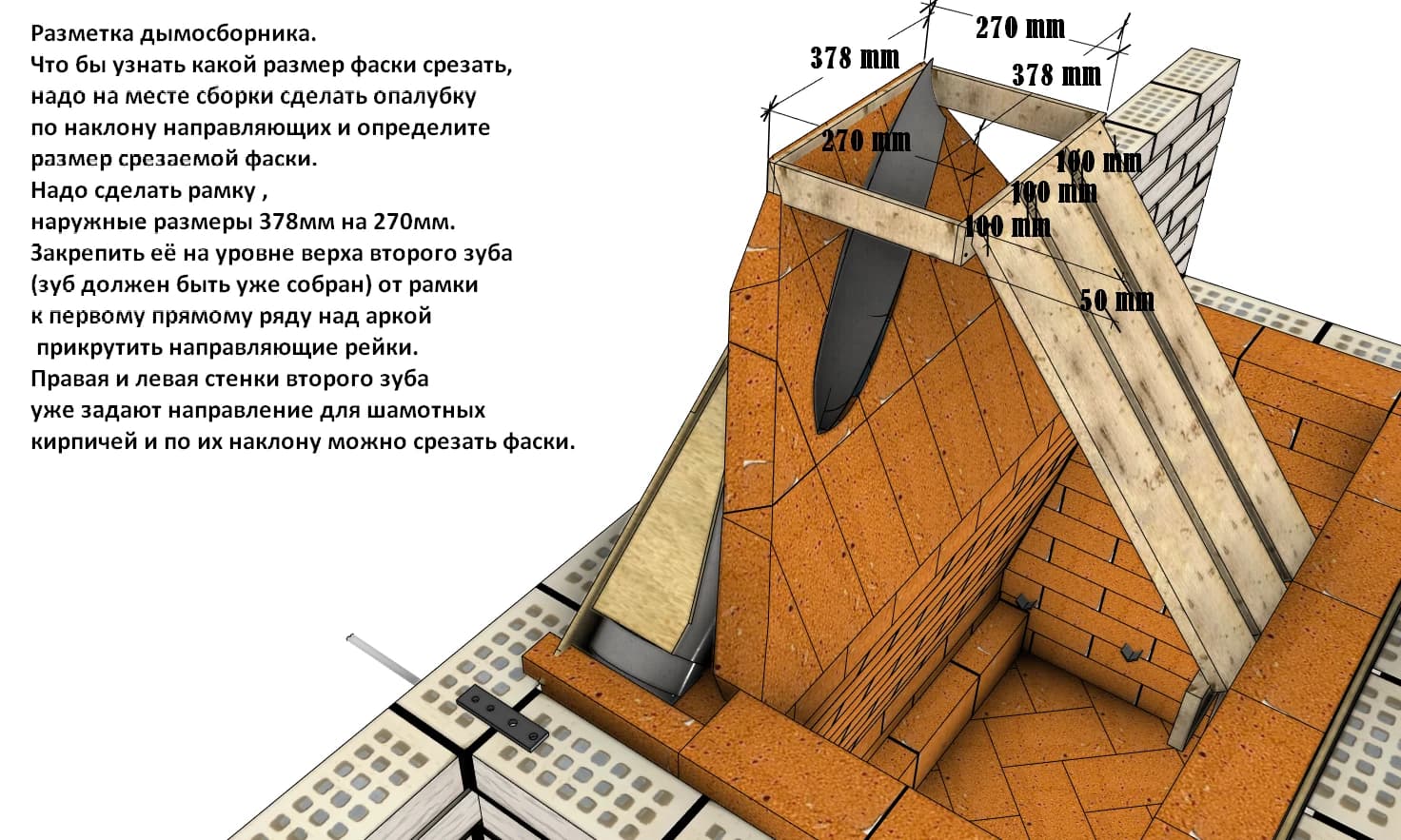

  • Поворот на 90° или 130°для разворота в одном направление со вторым зубом.
  • При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.
  • Устанавливаете  трубы отделяете их базальтом от облицовки .
  • Задвижка находятся в переходнике, высоту их установки
  • Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников.
  • Фольгированный базальтовый лист 60х90см  2 шт толщина 1см.
  • Горячекатаный круглый пруток 15 мм стальной или квадратное сечение под шампуры.
  • Для установки лампочки в мангал
  • Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный  5 метров  с запасом.
  • Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания.
  • В том месте где устанавливается освещение температура не превышает 150°
  • Печное литье. указаны установочные-посадочные размеры.
  • Задвижка в мангал поворотная самодельная.
  • Колосник для печи Размер 200х300мм.-1шт.
  • Дверца зольника   размер 250х140мм.-1шт.+ тоннель 250х140 мм
  • Дверца топливника размер 250х210мм.-1шт.+тоннель 250х210мм
  • Чугунная плита 70х70см или 75х75см

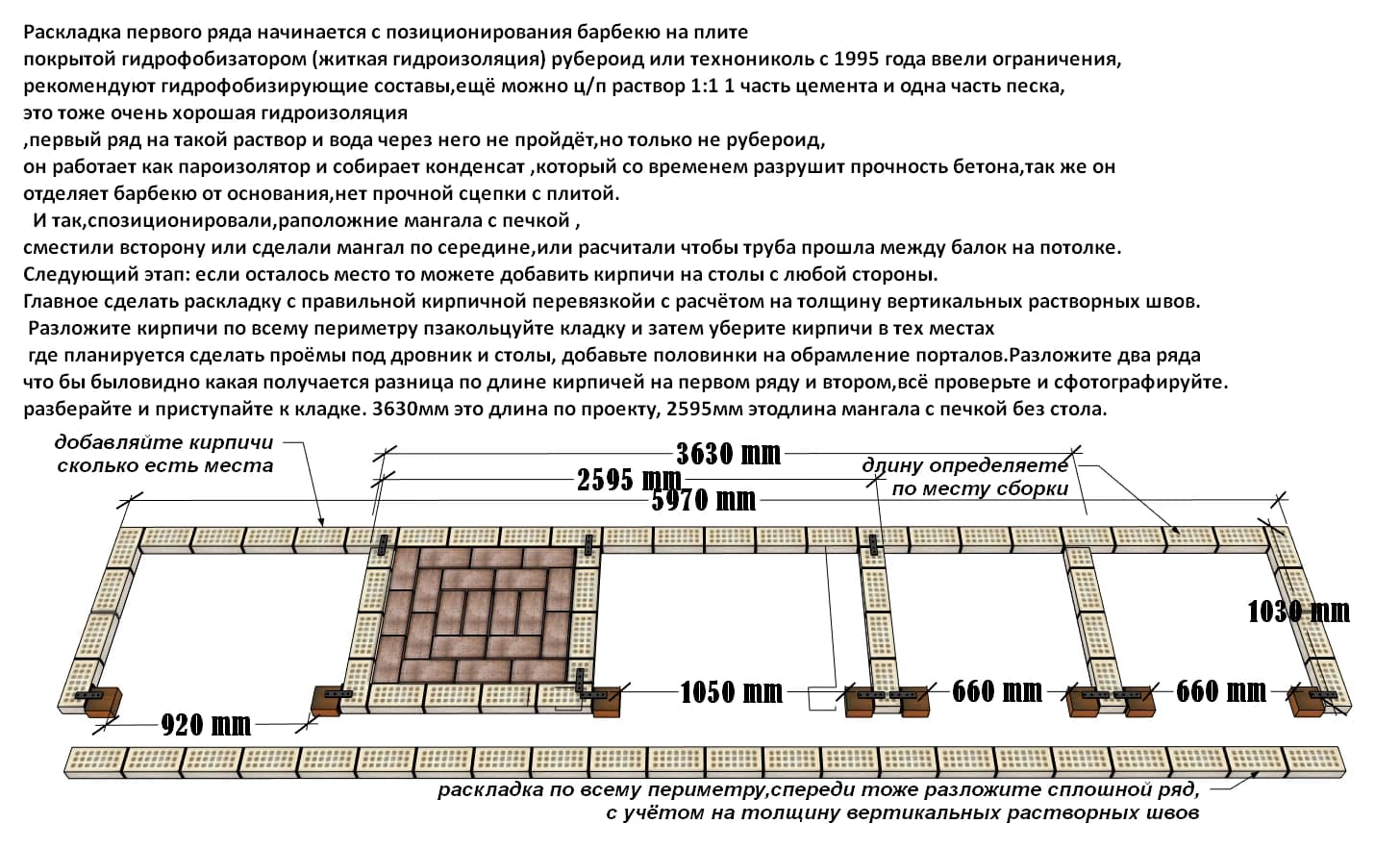

  • Учитывайте размер плиты в момент раскладки первого ряда

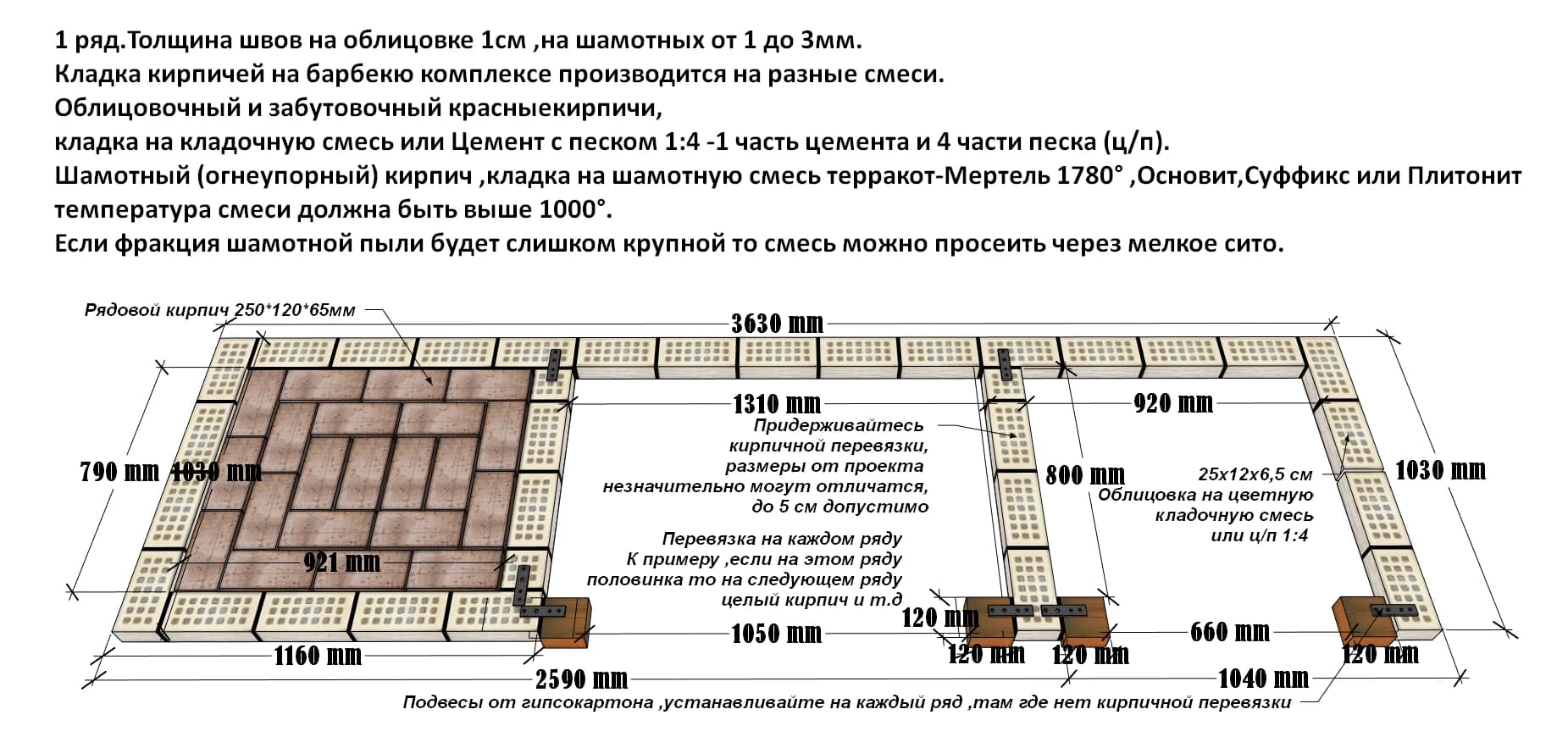

  • положите плиту на первый ряд и разложите кирпичи с учетом всех размеров.
  • Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны.
  • Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич.
  • Огнеупорная шамотная смесь Мертель терракот от 1000° градусов  6 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.
  • Цемент с песком на 1500 шт кирпичей облицовка 1110шт и забутовка 325 шт. Песок 1 куб,цемент 6
  • мешков.

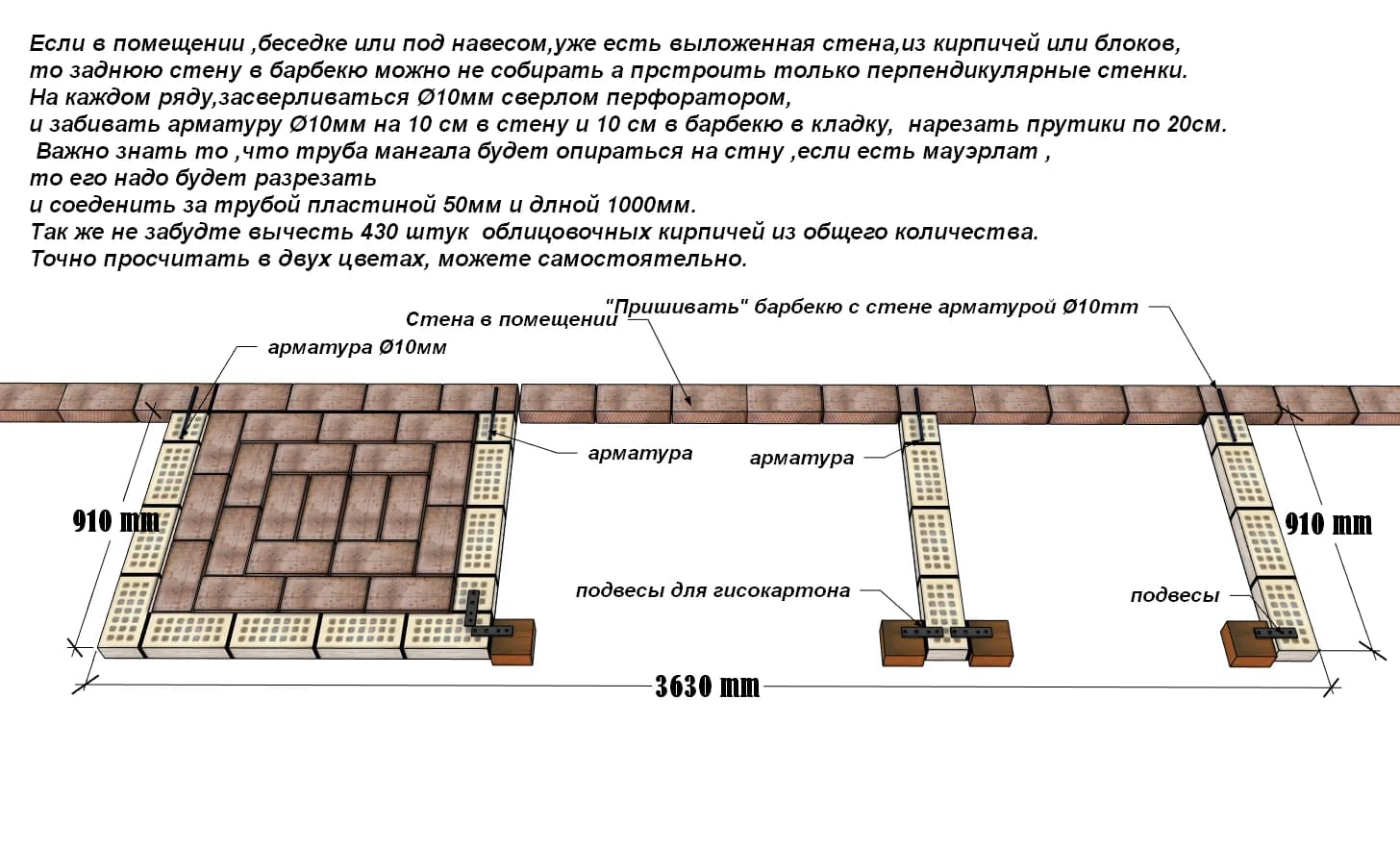

  • Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом. Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов.
  • По возможности закладывайте минеральную вату или базальтовые листы.
  • Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры.
  • Уголки над проемом также не должны соприкасаться друг с другом.
  • Конструкция подвергается температурным перепадам, возможность растрескивания.

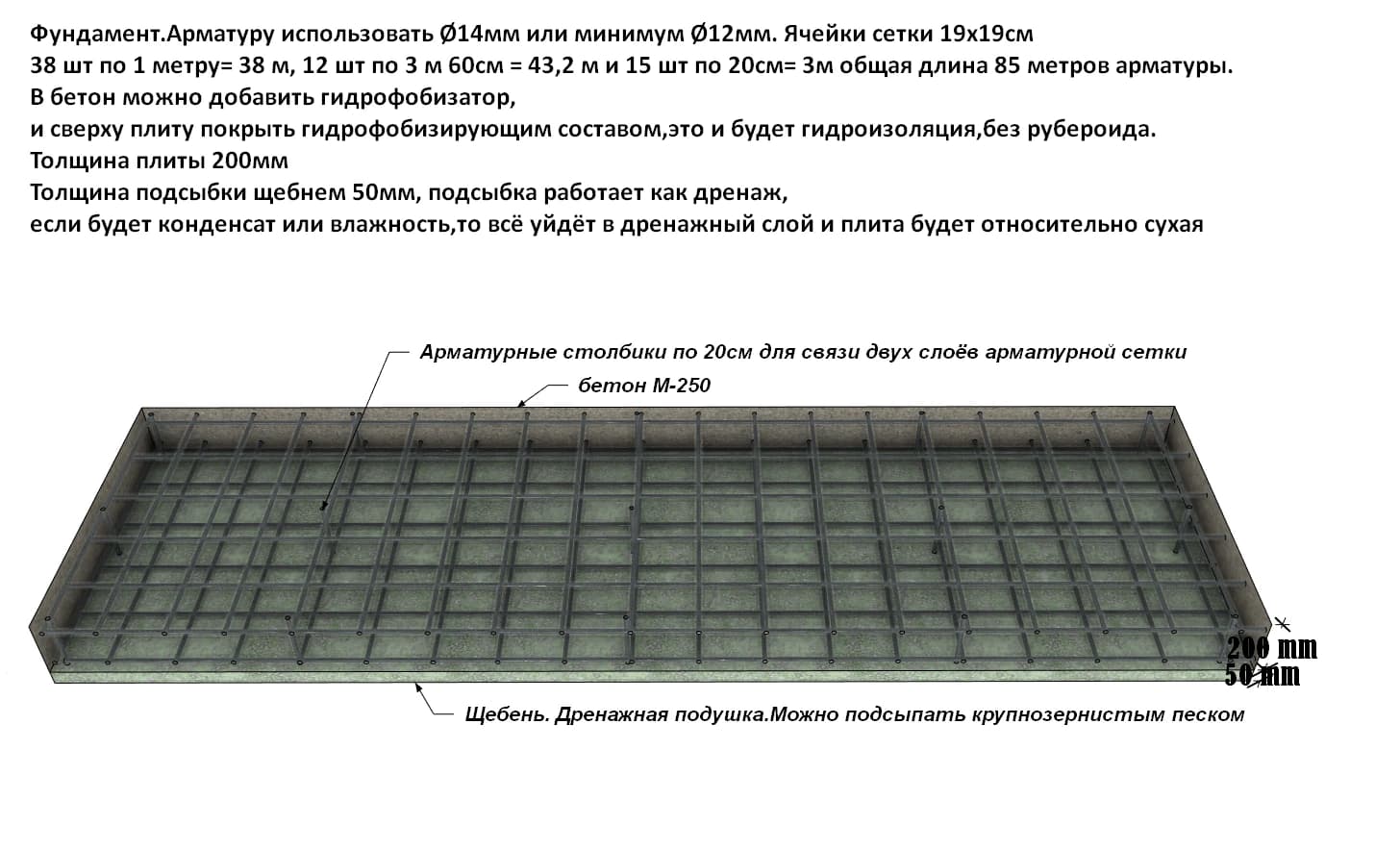

  • Арматура 14мм 85 метров вязальная проволока 2-3кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 20см ни менее чем в  15 мест.
  • Арматура Ø 10mm на стол 17 метров.
  •

Видео из мастерской

Полезная информация по сборке барбекю

Смотреть сборку этого очага на канале

Состав документации

Что входит в проект

  • Пошаговая инструкция поэтапной кладки
  • Полный расчёт необходимых материалов
  • Файл порядовки для просмотра и печати
  • Трёхмерная модель проекта

Перед покупкой

Характеристики проекта

Расположение печи
Печь слева

Перед покупкой

Ответы перед покупкой

Что входит в цифровой проект?

Пошаговая порядовка, расчёт необходимых материалов и файл для просмотра или печати. Точный состав указан выше в карточке.

Какое расположение печи предусмотрено?

Печь расположена слева. Сверьте эту ориентацию с вашей площадкой до покупки.

Есть ли в комплекте 3D-модель?

Да. В комплект входит 3D-модель SketchUp для просмотра конструкции.

Как покупатель получает файлы после оплаты?

После подтверждения оплаты отдельные ссылки на файлы приходят по email и остаются доступными в личном кабинете без ограничения по сроку и количеству скачиваний.
