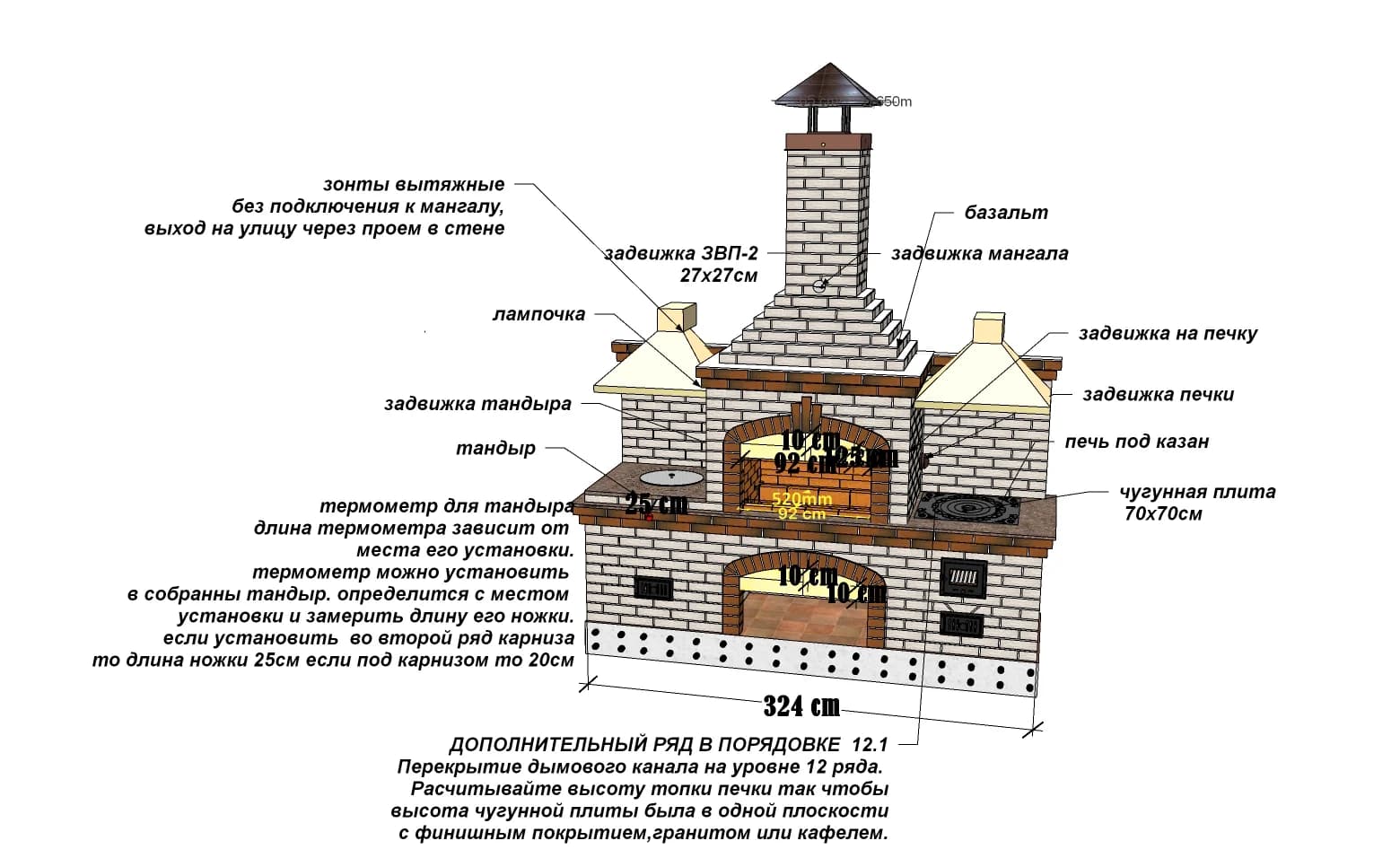

Порядовка для смартфона “Азия” Мангал с тандыром слева и печью под казан справа

Проект состоит из 3х файлов.

1. 3д модель всей конструкции.
2. Порядовка ,готовая к распечатыванию на принтере.
3. Количество материалов.

Габариты длина 324см, глубина 103см

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.



Количество материалов

Если цвет всех кирпичей на облицовку одинаковый то надо 950 шт размер кирпичей 250х120х65мм одинарный!

В двух цветовых решениях:

Кирпич обл.белый-740шт.

Кирпич обл.коричневый-210шт.

Кирпич рядовой или пластичка-400шт размер кирпичей 250х120х65мм одинарный.

Кирпич огнеупорный-550шт.размер кирпичей 230х114х65мм одинарный шб-5

Уголок 50х50 длина уголка 1350мм.-6шт.

Уголок 50х50 длина уголка 480мм.-5шт

полоса ширина 3см длина1300 мм 2шт на перекрытие проема мангала

полосу на тандыр высчитаете по собранному тандыру

Труба из нержавейки 120 или130мм толщина 1мм. 4шт 0.5 метра и поворот 90% 2шт.переходник с задвижкой 2шт

задвижка в мангал поворотная ЗВП-2 270х270

Фольгированный базальтовый лист 60х90см  5-6шт толщина 1см.можно заменить на каолиновую вату

Печное литье. указаны размеры посадочных мест

Колосник для печи Размер 200х300мм.-1шт.

Дверца зольника   размер 250х140мм.-2шт.

Дверца топливника размер 250х210мм.-1шт.

Чугунная плита 60х60 см по желанию можно поставить плиту70х70см-1шт.

Огнеупорная шамотная смесь от 800 градусов  7 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.

Песок 0.5 куба,цемент 3 мешка.



Важно! Оставляйте термический зазор между наружной кладкой и огнеупорным кирпичом.



Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.



По возможности закладывайте минеральную вату или базальтовые листы.



Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.



Конструкция подвергается температурным перепадам, возможность растрескивания.



Лампочку,патрон керамический 40мм провод бронированный 5метров включатель.



термометр 20 или 25см длину определите по месту установки. Заказывайте в печных магазинах, это редкость!!
