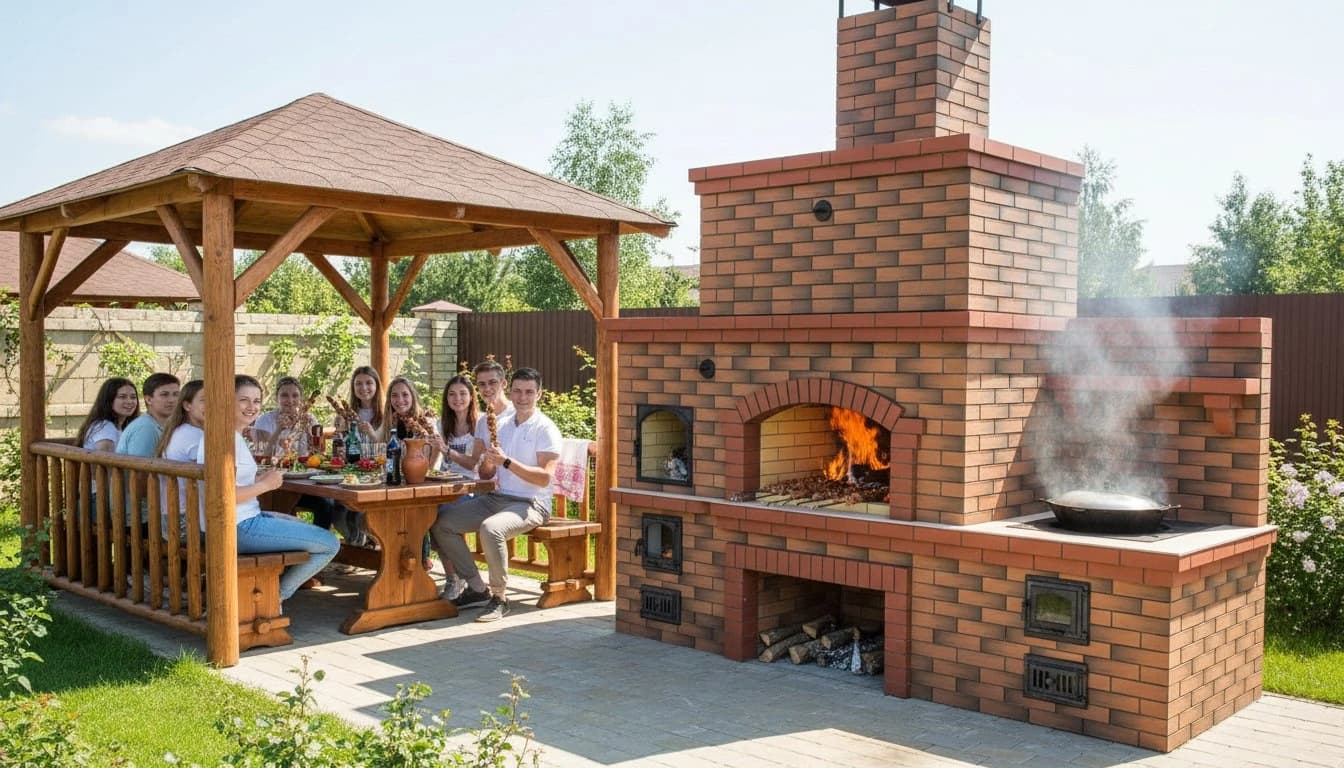

Проект “Аракс” с большой духовкой слева

4.950

Проект состоит из 3х файлов.

  1. 3д модель всей конструкции.
  2. Порядовка ,готовая к распечатыванию на принтере.
  3. Количество материалов.

Габариты барбекю 332 см глубина 103 см



Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса. Внимание,если барбекю будет пристраиваться к готовой стене в помещении то замените олицовочный кирпич на задней стене на пластичку в размере 600шт.к примеру , 1300 шт облицовки надо вычесть 600шт и купить 700шт облицовки. 600шт заменить на пластичку и купить 650шт+600шт итого 1250 шт пластички. 1300шт облицовки расчет количества кирпичей с учетом высоты дымохода по проекту.кладка по периметру из облицовки! кирпичи стандартные 25х12см 650шт пластички на внутреннюю кладку 600шт огнеупорных ШБ-8 25х12см Уголки 75х75мм 110см для перекрытия дровника на облицовке 30х30мм 90см для полочки над печью под казан уголок 25х25мм 130см для второй высоты под шампур и для подвешивания котелка в мангале уголок перекрытие дровника 50х50см 1070мм 6шт точный размер снимайте по факту установки. квадратная трубка под шампур для второй высоты 25х25мм по 90см 4шт подвесы для гипсокартона 50шт для перевязки кирпичной кладки на обрамлении. задвижка поворотная для духовки внутренний размер:Звп-1 140х270мм. задвижка поворотная в дымоход мангала выполняется самостоятельно по размерам сечения дымохода.примерно 25х37см с зазорами по периметру Указаны посадочные размеры. Дверца в хлебную камеру полуарочная посадочное место Дверка ВЕЗУВИЙ каминная 205 (Антрацит)Размер под закладку: 410x410x45 мм Дверца в топку под духовку 25х28см Дверца топочная печь под казан 25х21см колосники в печь под казан и в топку под духовку 25х30см 2 шт дверцы поддувальные в печь и духовку 25х14см 2шт Чугунная плита 70х70см можно установить плиту 75х75см и меньших размеров, при раскладке первого ряда сделайте расчет печки с учетом размеров Вашей плиты Труба из нержавейки для печки под казан сечение 120мм толщина 0,8мм или 0,5мм- 1метр 1шт, поворот на 90% и 45%, 50см 1шт и переходник с задвижкой внутри переходника находится задвижка,она уже вмонтирована в переходнике 1шт. Кладочная смесь на облицовку расчет 1кг смеси на один кирпич,на мешках есть расчет на количество кирпичей. если мешок 20кг то примерно 22кирпича,если 25кг то 27шт. Простой цементно песчанный раствор на облицовку и пластичку(простой) кирпич,10-14 мешков по 50кг и 3 куба речного песка или примерно 3 тонны. Огнеупорная смесь 8-10 мешков по 25кг ОТ 1000градосов Мертель или Суффикс,Терракот или Основит мф-800 или мф-1300 Фольгированный базальтовый лист 7шт 60х120см
