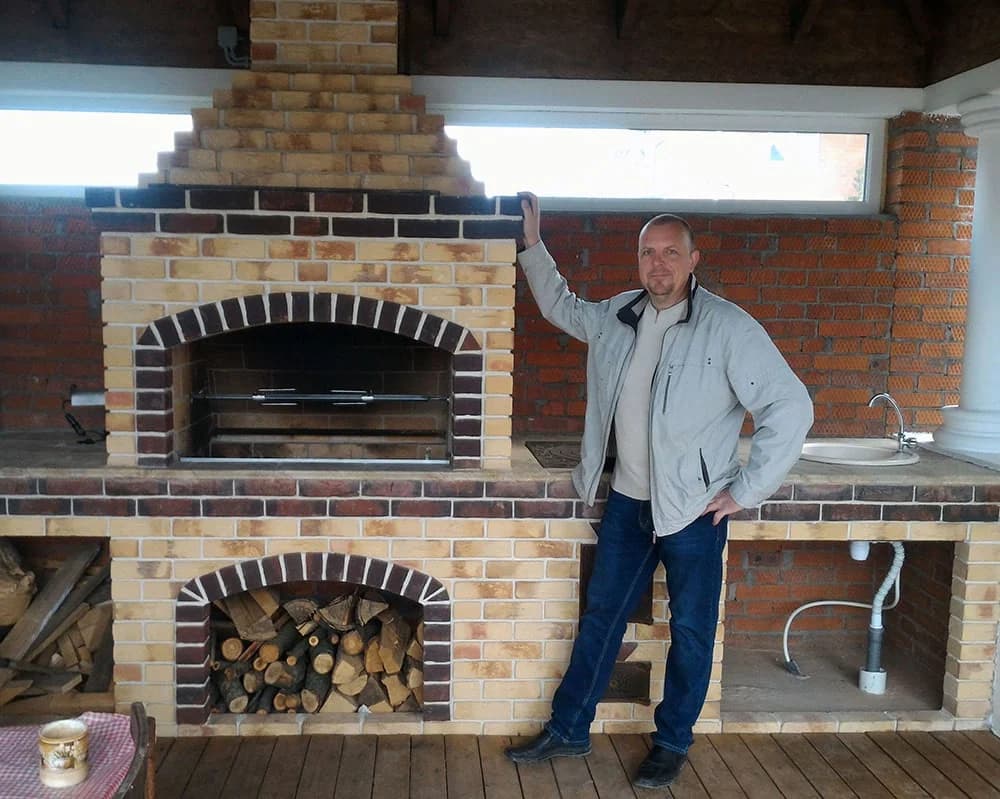

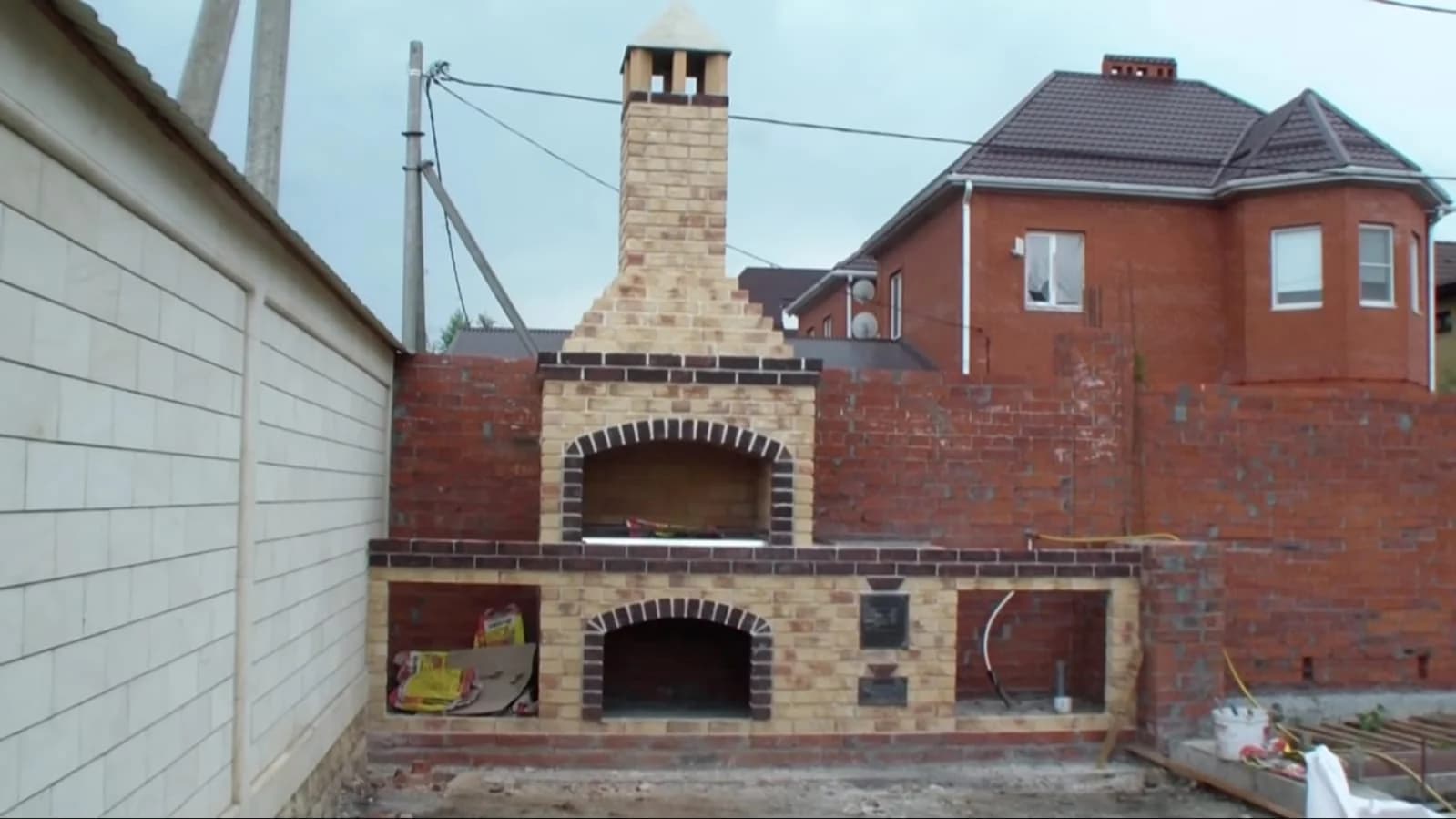

Проект состоит из 3х файлов. Барбекю из облицовочного кирпича, с мангалом из шамотного кирпича и Двойным зубом.
Мойка со столешницей, топка с казаном, два места для хранения дров

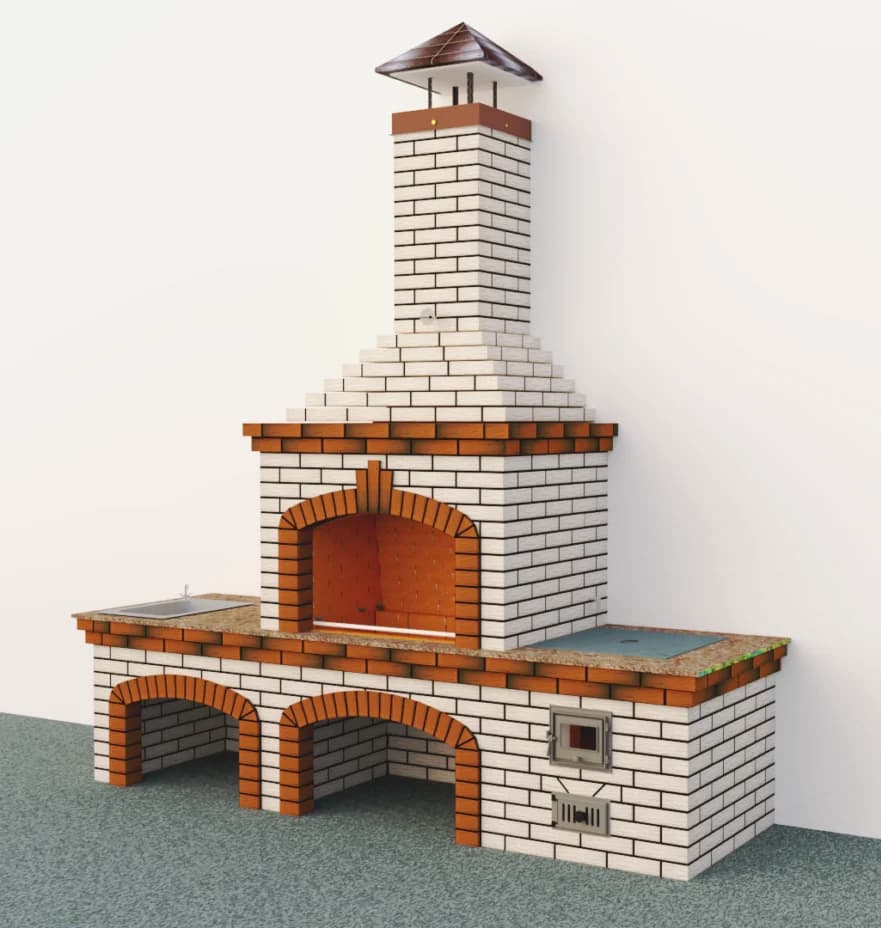

- 3д модель всей конструкции.
- Порядовка ,готовая к распечатыванию на принтере.
- Количество материалов.

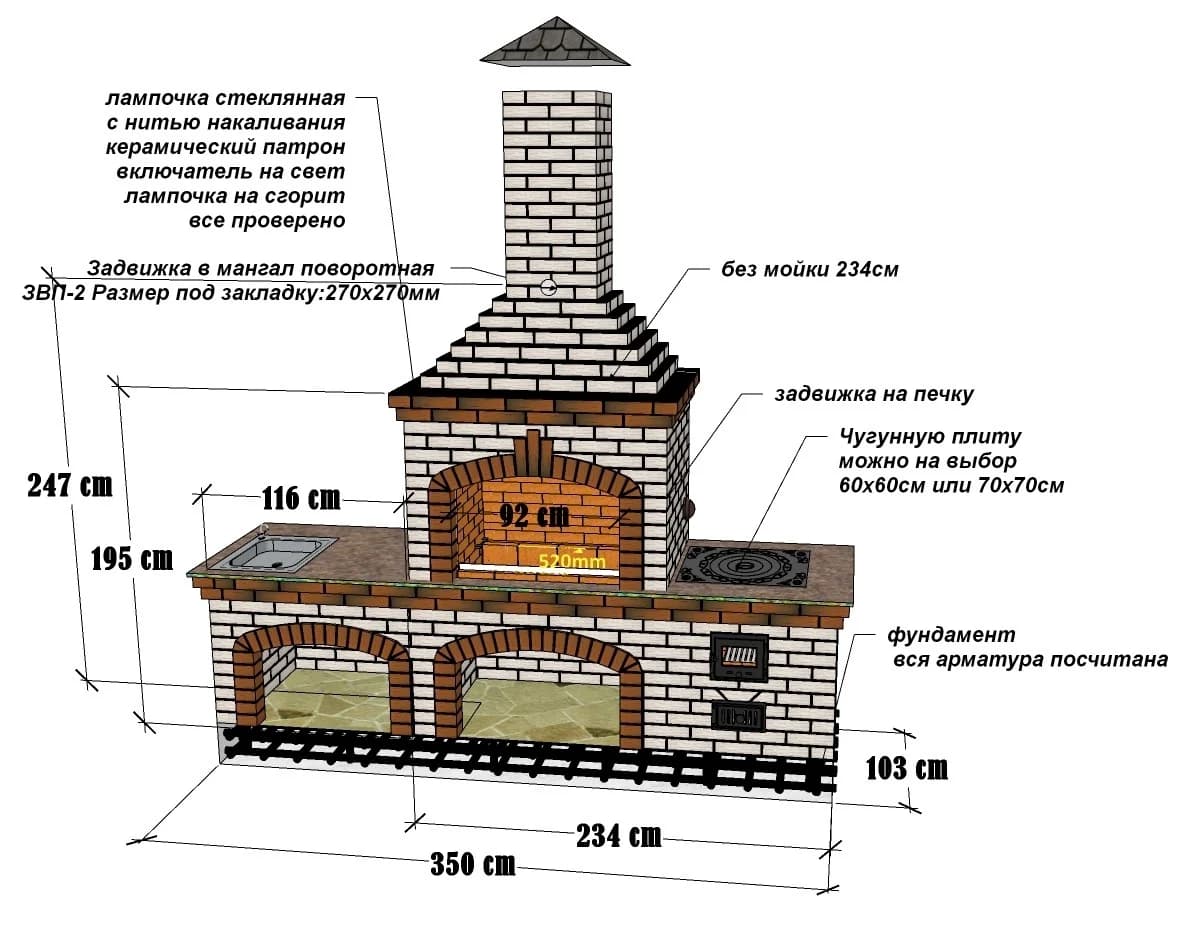

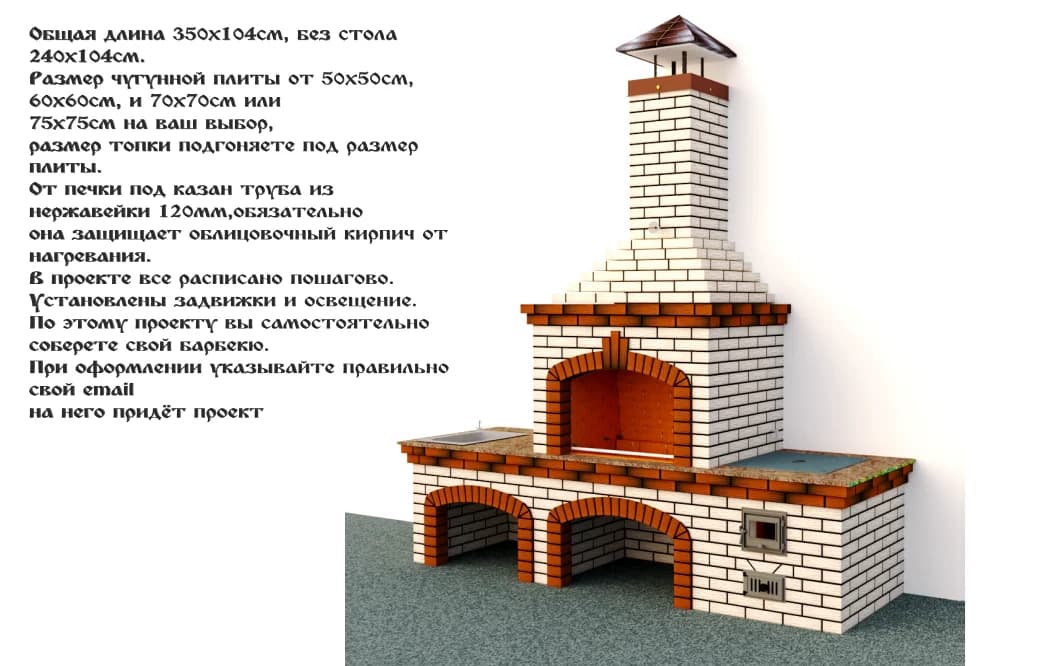

Габариты барбекю длина со столом 350см без стола 234см,ширина(глубина) 103см
Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.
Если цвет всех кирпичей на облицовку одинаковый то надо 880 шт размер кирпичей 250х120х65мм одинарный!
В двух цветовых решениях:
Кирпич обл.белый-700шт.
Кирпич обл.коричневый-180шт.
Кирпич рядовой-300шт.
Кирпич огнеупорный-330шт.ш-5 23см.
Уголок 50х50 длина уголка 1350мм.-6шт.
Уголок 50х50 длина уголка 480мм.-3шт.
Уголок 25х25 длина уголка 1200мм для второй высоты шампуров,
нарезать по 15см 6шт на низ и 2шт на верх выше арки.
Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки
Труба из нержавейки 120-130мм толщина 1мм.1шт=1метр и 1шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт
При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.
Устанавливаете трубы и обматываете их базальтом и обкладываете кирпичами.
Задвижки находятся в переходниках, высоту их установки
Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников.
Фольгированный базальтовый лист 60х90см 5шт толщина 1см.
Горячекатаный круглый пруток 15 мм стальной
Для установки лампочки в мангал
Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный 5 метров с запасом.
Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания.
В том месте где устанавливается освещение температура не превышает 150°
Печное литье. указаны установочные-посадочные размеры
Задвижка в мангал поворотная ЗВП-2 270х270
Колосник для печи Размер 200х300мм.-1шт.
Дверца зольника размер 250х140мм.-1шт.
Дверца топливника размер 250х210мм.-1шт.
Чугунная плита 60х60 см по желанию можно поставить плиту70х70см
Учитывайте размер плиты в момент раскладки первого ряда
положите плиту на первый ряд и разложите кирпичи с учетом всех размеров.
Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны.
Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич.
Огнеупорная шамотная смесь от 800 градусов 6 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.
Песок 0.5 куба,цемент 3 мешка.
Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом.
Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов.
По возможности закладывайте минеральную вату или базальтовые листы.
Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры.
Уголки над проемом также не должны соприкасаться друг с другом.
Конструкция подвергается температурным перепадам, возможность растрескивания.
Арматура 12мм 80 метров вязальная проволока 1-3кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 25см
ни менее чем в 10 местах.
