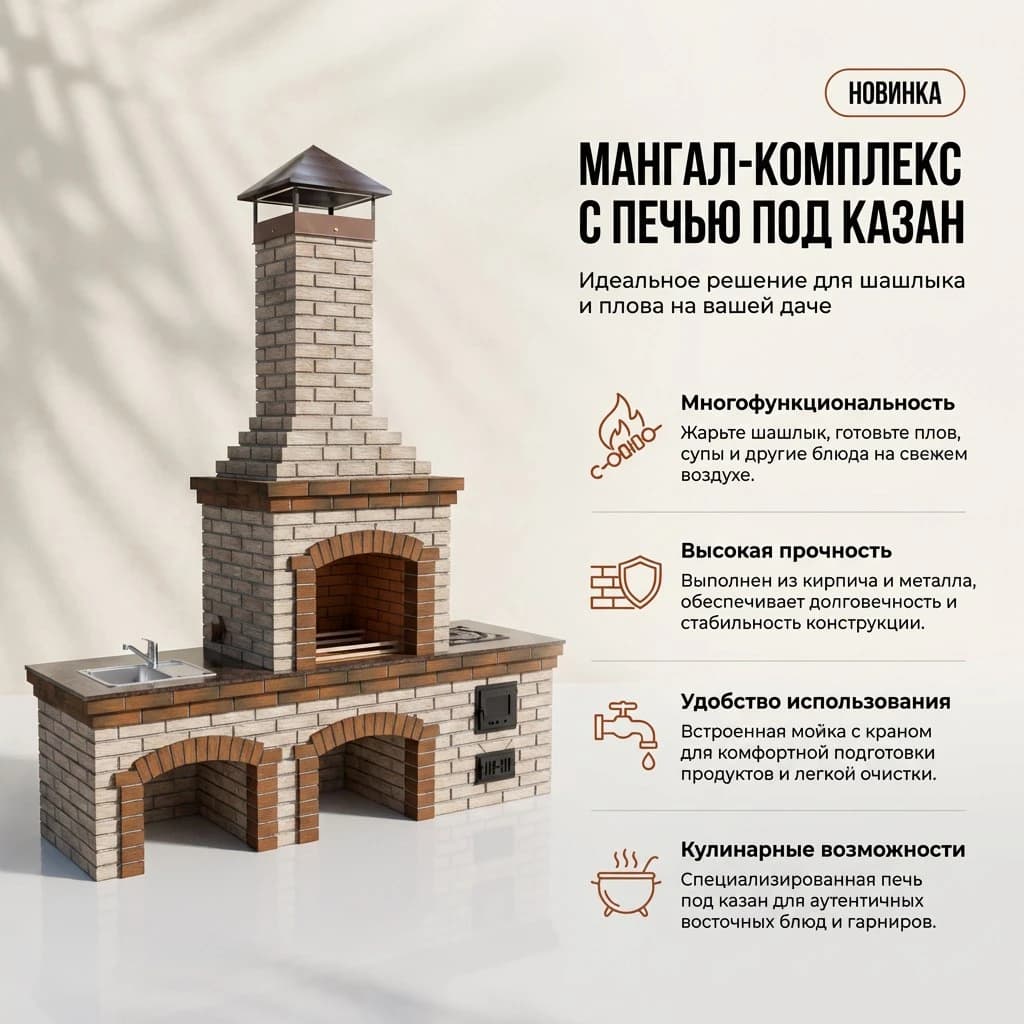

Проект «Универсальный»: печь слева со столиком, 298 см

Пошаговая порядовка, расчёт материалов и комплект документации для строительства.

2 100,00 ₽
  • Онлайн-оплата через защищённую платёжную страницу
  • Цифровая доставка после подтверждения платежа
  • Проверенный комплект документации проекта

Подробности проекта

Описание проекта

  • Авторский цифровой проект для последовательной кладки очага. Перед покупкой проверьте ориентацию модулей и состав комплекта.

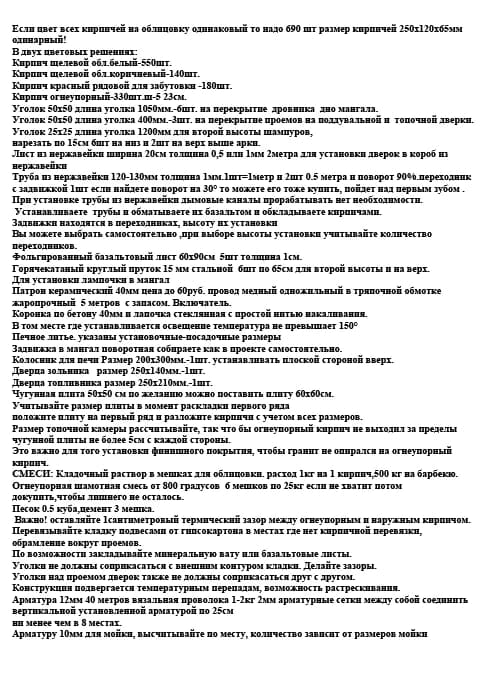

  • Количество всех материалов: Кирпич облицовочный Если цвет всех кирпичей на облицовку одинаковый то надо 600 шт размер кирпичей 250х120х65мм одинарный! В двух цветовых решениях:
  • Кирпич щелевой обл.белый-480шт.
  • Кирпич щелевой обл.коричневый-120шт.
  • Кирпич красный рядовой для забутовки -180шт.
  • Кирпич огнеупорный-300шт.ш-5 23см.
  • * Уголок 50х50 длина уголка 1050мм.-6шт. на перекрытие дровника дно мангала. Уголок 50х50 длина уголка 400мм.-3шт. на перекрытие проемов на поддувальной и топочной дверки.
  • Уголок 25х25 длина уголка 1200мм для второй высоты шампуров, нарезать по 15см 6шт на низ и 2шт на верх выше арки.
  • Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки
  •  Труба из нержавейки 120-130мм толщина 1мм.1шт=1метр и 2шт 0.5 метра и поворот 90%.переходник с задвижкой 1шт если найдете поворот на 30° то можете его тоже купить, пойдет над первым зубом . При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости. Устанавливаете трубы и обматываете их базальтом и обкладываете кирпичами. Задвижки находятся в переходниках, высоту их установки Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников.
  •  Фольгированный базальтовый лист 60х90см 5шт толщина 1см.
  •  Горячекатаный круглый пруток 15 мм стальной 6шт по 65см для второй высоты и на верх.
  • Для установки лампочки в мангал Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный 5 метров с запасом. Включатель. Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания. В том месте где устанавливается освещение температура не превышает 150°
  •  Печное литье. указаны установочные-посадочные размеры Задвижка в мангал поворотная собираете как в проекте самостоятельно. Колосник для печи Размер 200х300мм.-1шт. устанавливать плоской стороной вверх. Дверца зольника размер 250х140мм.-1шт. Дверца топливника размер 250х210мм.-1шт. Чугунная плита 50х50 см по желанию можно поставить плиту 60х60см. Учитывайте размер плиты в момент раскладки первого ряда положите плиту на первый ряд и разложите кирпичи с учетом всех размеров. Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны. Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич
  • . СМЕСИ: Кладочный раствор в мешках для облицовки. расход 1кг на 1 кирпич,500 кг на барбекю.
  •  Огнеупорная шамотная смесь от 800 градусов 6 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось. Песок 0.5 куба,цемент 3 мешка.
  •  Важно! оставляйте 1сантиметровый термический зазор между огнеупорным и наружным кирпичом. Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки, обрамление вокруг проемов. По возможности закладывайте минеральную вату или базальтовые листы. Уголки не должны соприкасаться с внешним контуром кладки. Делайте зазоры. Уголки над проемом дверок также не должны соприкасаться друг с другом. Конструкция подвергается температурным перепадам, возможность растрескивания. Арматура 12мм 40 метров вязальная проволока 1-2кг 2мм арматурные сетки между собой соединить вертикальной установленной арматурой по 25см ни менее чем в 8 местах. Арматуру 10мм для мойки, высчитывайте по месту, количество зависит от размеров мойки

Состав документации

Что входит в проект

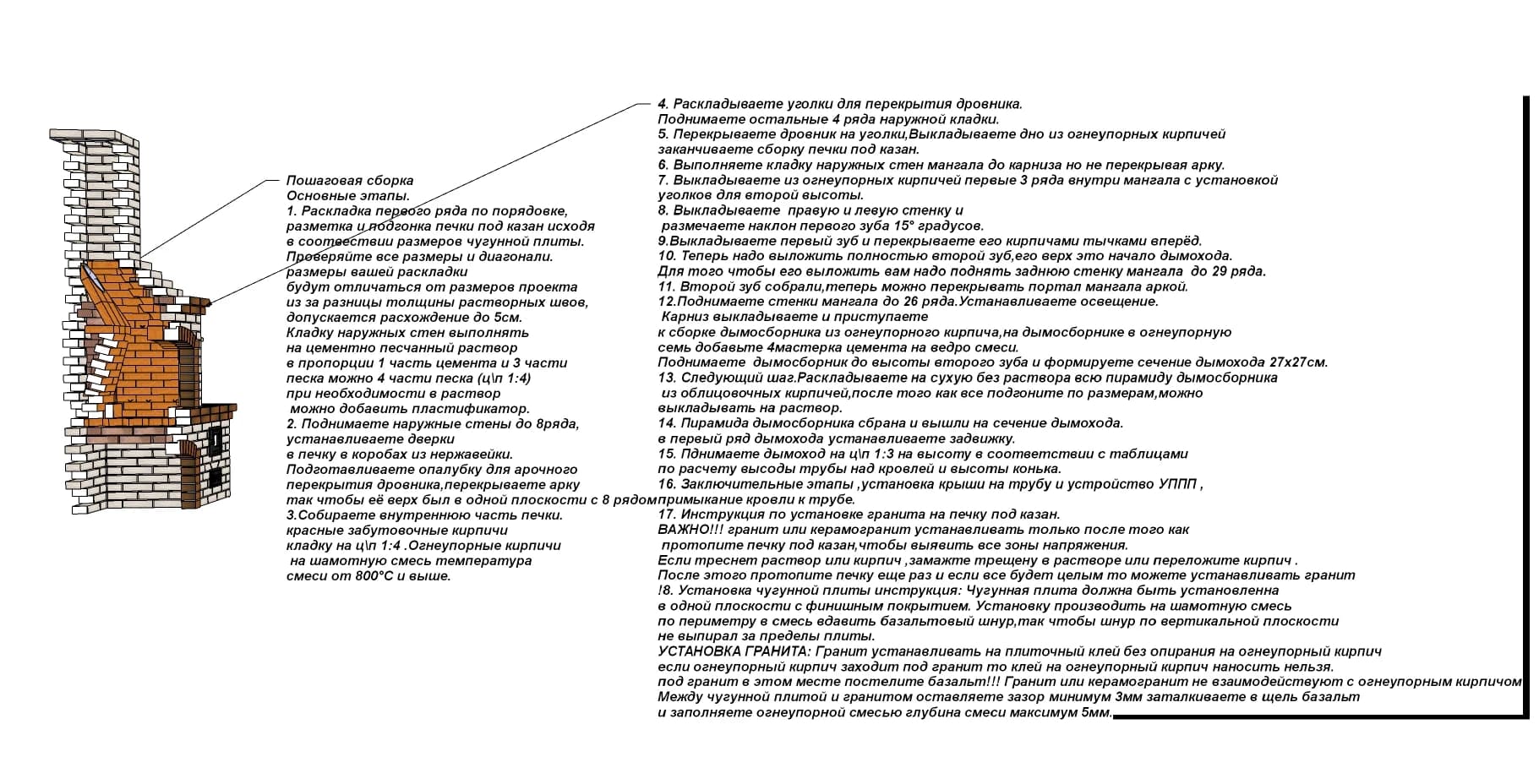

  • Пошаговая инструкция поэтапной кладки
  • Полный расчёт необходимых материалов
  • Файл порядовки для просмотра и печати
  • Трёхмерная модель проекта

Перед покупкой

Характеристики проекта

Формат
PDF + SketchUp
Расчёт материалов
Включён
Получение
После оплаты
Расположение печи
Печь слева

Перед покупкой

Ответы перед покупкой

Что входит в цифровой проект?

Пошаговая порядовка, расчёт необходимых материалов и файл для просмотра или печати. Точный состав указан выше в карточке.

Какое расположение печи предусмотрено?

Печь расположена слева. Сверьте эту ориентацию с вашей площадкой до покупки.

Есть ли в комплекте 3D-модель?

Да. В комплект входит 3D-модель SketchUp для просмотра конструкции.

Как покупатель получает файлы после оплаты?

После подтверждения оплаты отдельные ссылки на файлы приходят по email и остаются доступными в личном кабинете без ограничения по сроку и количеству скачиваний.
