Проект для компьютера с 3д моделью «Азия»: тандыр справа

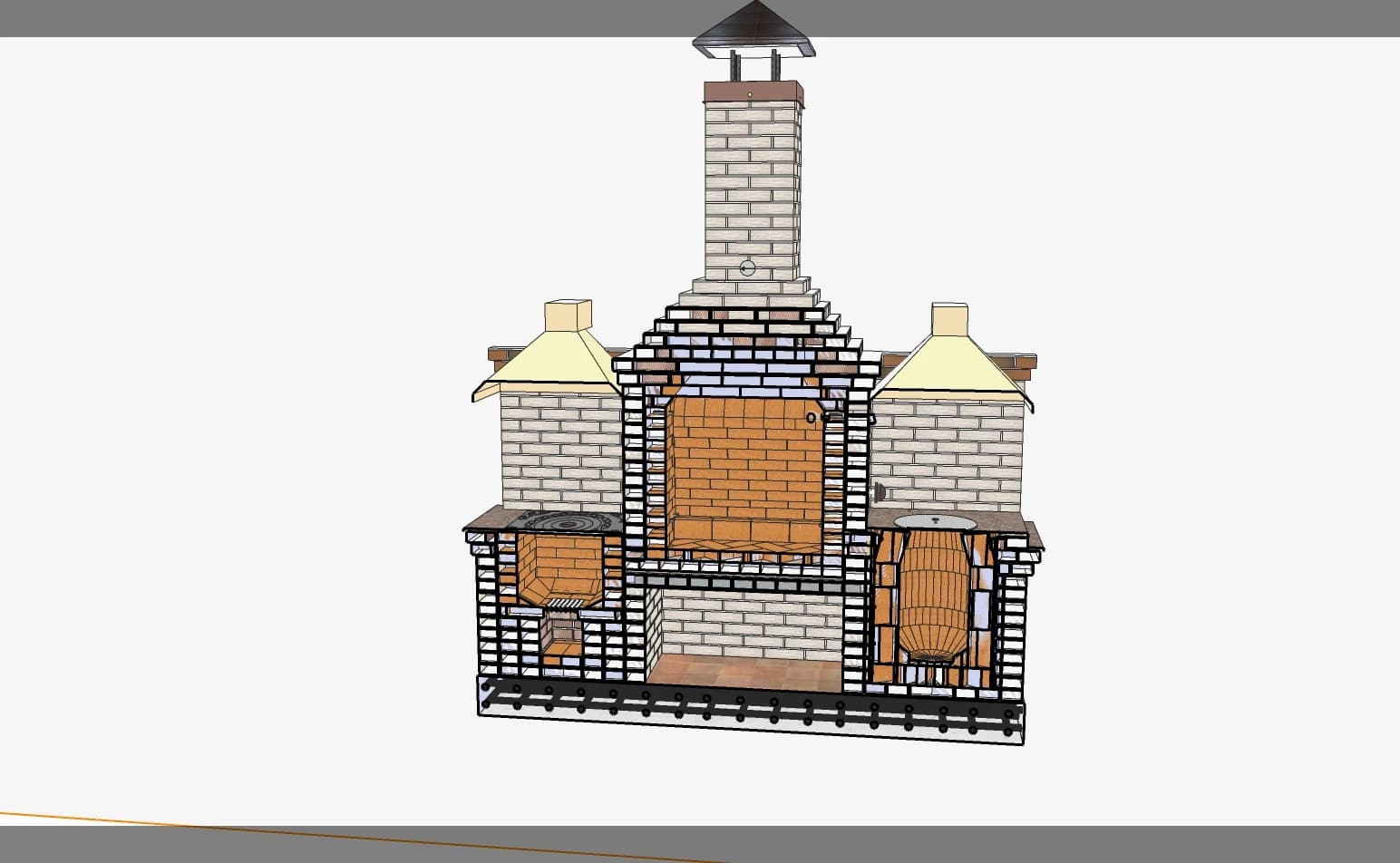

Проект «Азия» объединяет мангал, тандыр и печь под казан справа.3д модель и программа скетчап

Если цвет всех кирпичей на облицовку одинаковый то надо 950 шт размер кирпичей 250х120х65мм одинарный!

В двух цветовых решениях:

Кирпич обл.белый-740шт.

Кирпич обл.коричневый-210шт.

Кирпич рядовой или пластичка-400шт размер кирпичей 250х120х65мм одинарный.

Кирпич огнеупорный-550шт.размер кирпичей 230х115х65мм одинарный шб-5

Уголок 50х50 длина уголка 1350мм.-6шт.

Уголок 50х50 длина уголка 480мм.-5шт

Уголок 25х25 длина уголка 1200мм для второй высоты шампуров,

нарезать по 15см 6шт на низ и 2шт на верх выше арки

Полоса ширина 3см длина1300 мм 2шт на перекрытие проема мангала

полосу на тандыр высчитаете по собранному тандыру

Лист из нержавейки ширина 20см толщина 0,5 или 1мм 2метра для установки дверок в короб из нержавейки.

Труба из нержавейки 120 или 130мм толщина 1мм. 6шт 0.5 метра, 2шт поворотов  90°.

2шт поворотов 45°. Переходники с задвижкой 2шт.

При установке трубы из нержавейки дымовые каналы прорабатывать нет необходимости.

Устанавливаете  трубы и обматываете их базальтом и обкладываете кирпичами. Задвижки находятся в переходниках,

высоту их установки Вы можете выбрать самостоятельно ,при выборе высоты установки учитывайте количество переходников.

Горячекатаный круглый пруток 15 мм стальной для опоры под шампур.

Для установки лампочки в мангал

Патрон керамический 40мм цена до 60руб. провод медный одножильный в тряпочной обмотке жаропрочный  5 метров  с запасом.

Коронка по бетону 40мм и лапочка стеклянная с простой нитью накаливания,включатель.

В том месте где устанавливается освещение температура не превышает 150°

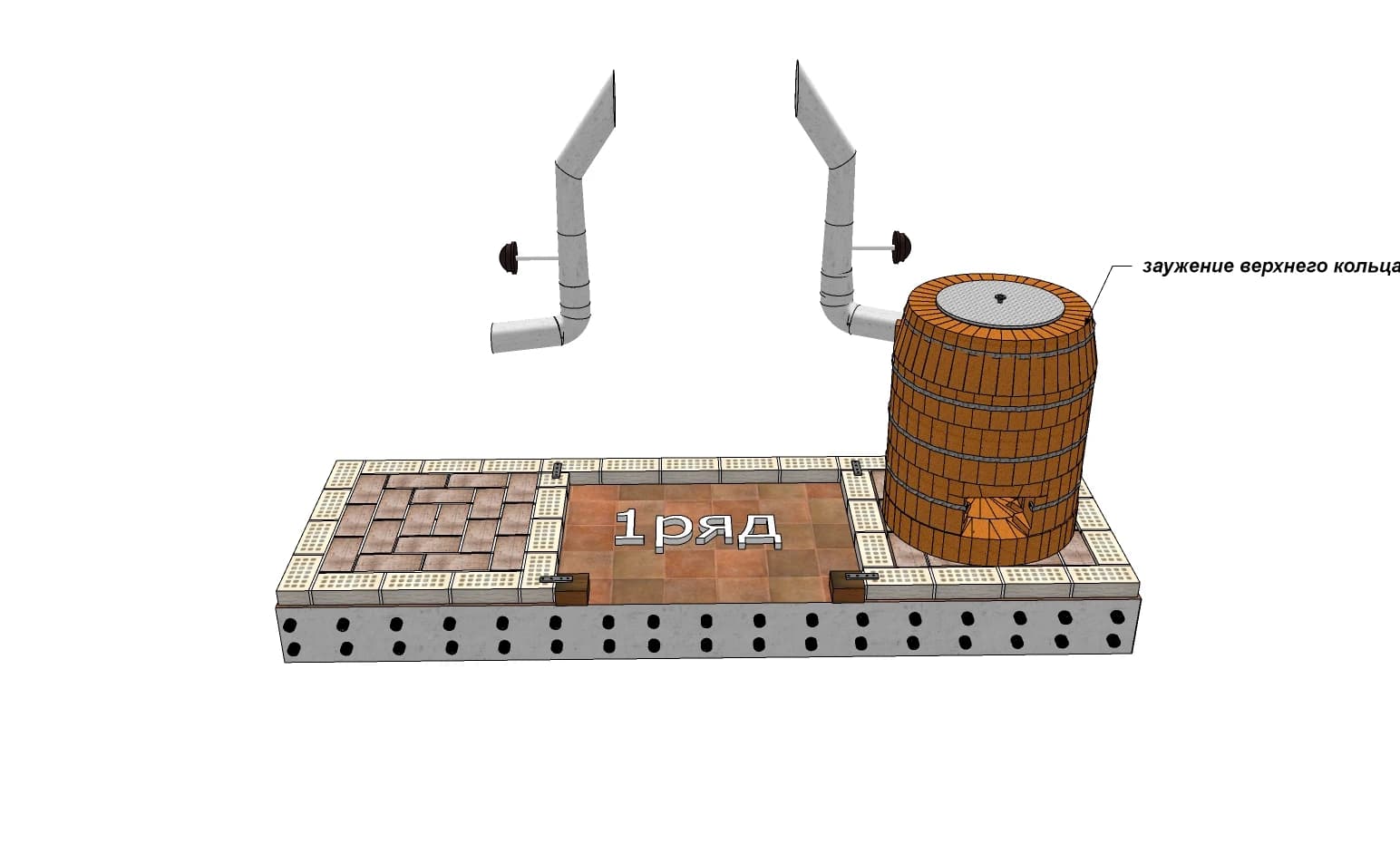

Учитывайте размер плиты в момент раскладки первого ряда

положите плиту на первый ряд и разложите кирпичи с учетом всех размеров.

Размер топочной камеры рассчитывайте, так что бы огнеупорный кирпич не выходил за пределы чугунной плиты не более 5см с каждой стороны.

Это важно для того установки финишного покрытия, чтобы гранит не опирался на огнеупорный кирпич. Задвижка в мангал поворотная ЗВП-2 270х270

Фольгированный базальтовый лист 60х90см  5-6шт толщина 1см.можно заменить на каолиновую вату

Печное литье. укзаны размеры посадочных мест

Колосник для печи Размер 200х300мм.-1шт.

Дверца зольника   размер 250х140мм.-2шт.

Дверца топливника размер 250х210мм.-1шт.

Чугунная плита 60х60 см по желанию можно поставить плиту70х70см-1шт.

Огнеупорная шамотная смесь от 800 градусов  7 мешков по 25кг если не хватит потом докупить,чтобы лишнего не осталось.

Песок 0.5 куба,цемент 3 мешка.

Важно! Оставляйте термический зазор между наружной кладкой и огнеупорным кирпичом.

Перевязывайте кладку подвесами от гипсокартона в местах где нет кирпичной перевязки.

По возможности закладывайте минеральнуювату или базальтовые листы.

Уголки не должны соприкасаться с внешеним контуром кладки.Делайте зазоры.

Конструкция подвергается температурным перепадам, возможность растрескивания.

термометр 20 или 25см длину определите по месту установки.Заказывайте в печных магазинах,это редкость!
