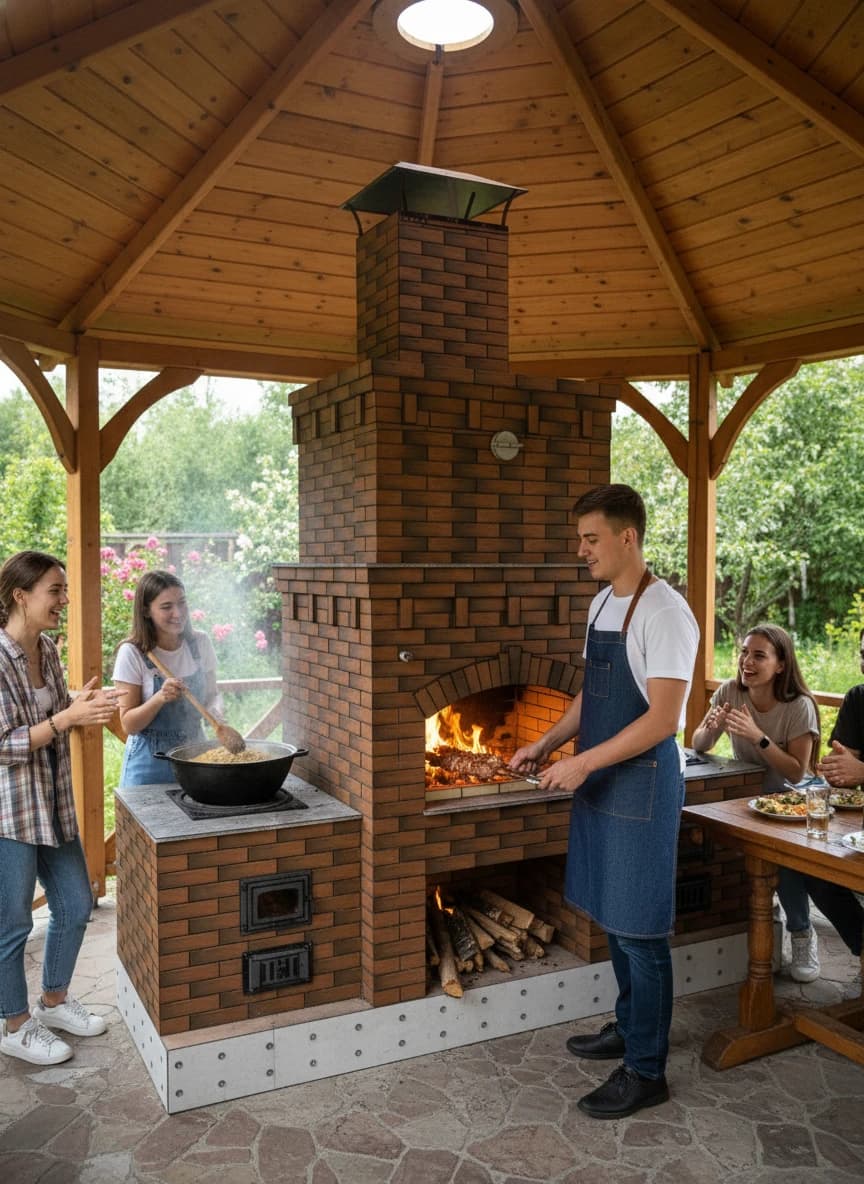

Проект “Охотник” с коптильной камерой справа

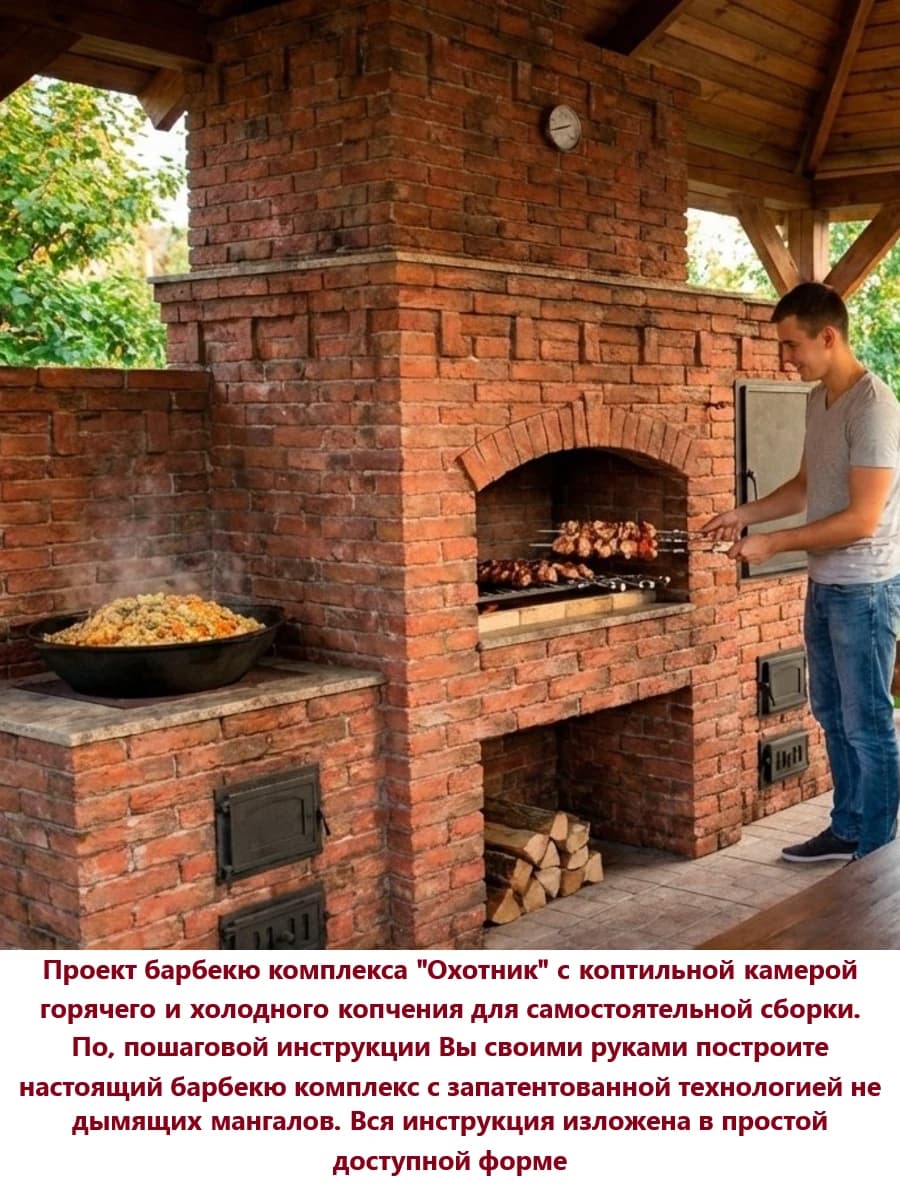

Проект “Охотник” с коптильной камерой горячего и холодного копчения с мангалом и печью под казан. Проект  коптильня  слева с 3Д моделью

Проект состоит из 3х файлов.

3д модель всей конструкции.

1. Порядовка ,готовая к распечатыванию на принтере.
2. Количество материалов.

Проект имеет подробную инструкцию по сборке и рассчитан на самостоятельную сборку. Пронумерованы все ряды и прописана вся технология сборочного процесса.

Количество материалов

Дверку в коптильную камеру изготавливать самостоятельно, по типу сейфовой с силиконовым уплотнителем,толщина дверки около 3см. Металл на дверку можно использовать толщиной от 2мм ,две стенки дверки между ними установить базальт 3см толщиной.

Кирпич на облицовку 250х120х65 мм можно любой и даже щелевой 1100шт

Кирпич шамотный ШБ-8 250х120х65 мм для устройства топочной камеры 600 шт

Кирпич красный полнотелый кладочный М-200 250х120х65 мм 700шт забутовочных или простых

Огнеупорная кладочная смесь 10 мешков по 20 кг

На облицовку и внурянку .Цементная кладочная смесь М-200 90мешков по 20 кг

Дверь зольной камеры посадочный размер 140х250 мм 2шт

Дверь топочной камеры посадочный размер 210х250 мм 2шт

Полосу из нержавейки для изготовления коробов для дверок толщина 1мм 4 метра ширина 20см

Шибер дымоходный в клуглой трубе 120мм 1 шт

Задвижка на дымоход 25х38см самодельная в порядовке есть описание какмее сделать

Решетка колосниковая 380 х250 мм 2шт

Плита чугунная под казан и коптильную 600х600 мм 2шт

Ткань базальтовая Один из двух вариантов (суперсил) 10 мм упаковку

Если нету суперсил то можно

Картон базальтовый 8листо 100х60 1см толщина

Картон базальтовый 1200х600х10 (изоляция топки, между шамотным и красным кирпичом)

Уголок металлический 50х50мм 75х75мм

Все уголки замерять и отрезать по месту установки!!!

Зонт на дымовую трубу 51х63,5 см
